Chiusure con maniglia da incasso GN 115.10

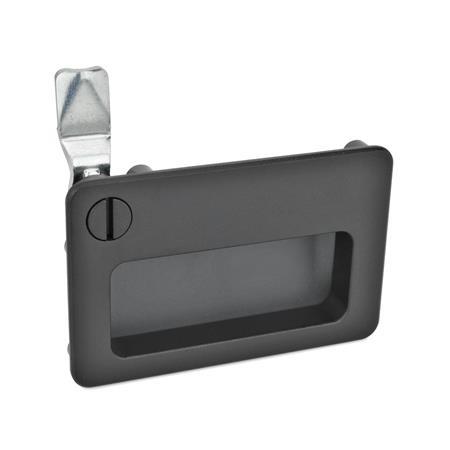

GN 115.10 Chiusure con maniglia da incasso, funzionamento con chiave a tubo Tipo: SCH - Con intaglio
Finitura: SW - Nero, RAL 9005, finitura strutturata
N° identificativo: 1 - Azionamento nella posizione raffigurata, in alto a sinistra

Tipo: SCH - Con intaglio
Finitura: SW - Nero, RAL 9005, finitura strutturata
N° identificativo: 1 - Azionamento nella posizione raffigurata, in alto a sinistra

Scheda Tecnica GN 115.10 Stampa questa pagina Istruzioni per la progettazione e il montaggio Elenco dei tipi di chiusura Caratteristiche del materiale plastico

Descrizione del prodotto

Le chiusure con maniglia da incasso GN 115.10 vengono utilizzate in applicazioni che, oltre al meccanismo di chiusura, richiedono un incavo sagomato, ad esempio quando le manopole non possono sporgere per motivi di spazio.

Funzionano con una rotazione massima di 90° che porta la levetta di chiusura in posizione di blocco dietro il telaio della porta. Gli smussi della levetta facilitano la chiusura della porta.

Le levette di chiusura sono disponibili con diverse inclinazioni per coprire una distanza A da 4 a 50 mm.

Le chiusure con maniglia da incasso GN 115.10 sono fornite con aletta di chiusura sciolta.

Specifiche

Telaio anteriore
Lega di zinco pressofusa
Rivestimento con polveri
Nero, RAL 9005, finitura strutturataSW
Argento, RAL 9006, finitura strutturataSR

Maniglia da incasso
Plastica

Colore nero grigio (per SW)
Colore grigio chiaro (per SR)

Corpo di contenimento serratura
Lega di zinco pressofusa

Rivestimento con polveri, colore nero (per SW)
Cromato (per SR)

Altre parti
Acciaio
Zincato, passivato blu

RoHS

Accessorio

Chiavi a tubo GN 119.2
Piastre di guida protettive GN 120.2

Distanza chiusura A

4	6	8	10	13	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	45	50

Distanza chiusura A

DK	Con innesto triangolare
VK7	Con innesto quadrato
VK8	Con innesto quadrato
SCH	Con intaglio
VDE	Con doppia mappa

GN 115.10 Chiusure con maniglia da incasso Funzionamento con chiave a tubo

Descrizione del prodotto

Specifiche

Accessorio

Opzioni articolo / Tabella

Tipo

N° identificativo

Selezione e configurazione articolo

Istruzioni per la progettazione e il montaggio

Parte selezionata (Come ordinare)

Dati CAD

Dati CAD

Login

Accesso rapido

Hai trovato il prodotto?

Anche questo potrebbe interessarti...

1	Azionamento nella posizione raffigurata, in alto a sinistra
2	Azionamento nella posizione raffigurata, in alto a destra


							Per l’installazione, praticare un’apertura nella porta, nella calotta o nello sportello, come indicato nello schema. A seconda della posizione della chiusura, lateralmente e/o nella parte superiore e inferiore deve essere garantita una distanza di 18,5 mm tra il telaio e l’apertura, affinché la levetta possa collocarsi dietro il telaio.
							Per il montaggio, inserire il telaio anteriore con la chiusura preassemblata dalla parte anteriore attraverso l’apertura praticata sulla della porta, inclinandolo. Posizionare la maniglia da incasso in plastica dal retro sui perni del telaio anteriore. Le viti a testa cilindrica M4x12 in dotazione vengono quindi avvitate dalla parte posteriore e serrate per fissare e bloccare in posizione l'intero gruppo. La profondità minima di inserimento della vite è garantita se la porta ha uno spessore massimo di 7 mm.
