GN 115.10 Chiusure con maniglia da incasso Funzionamento a chiave, con serratura

Foto

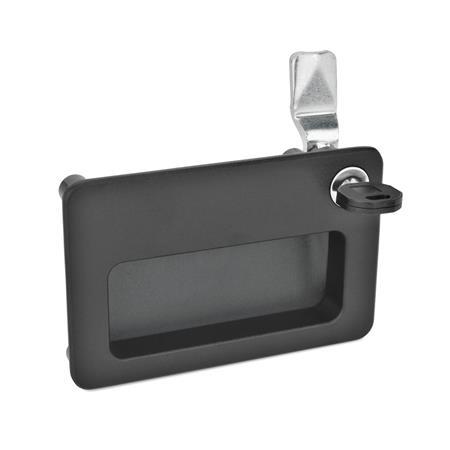

GN 115.10 Chiusure con maniglia da incasso, funzionamento a chiave, con serratura Tipo: SC - Con chiave (stessa serratura)
Finitura: SW - Nero, RAL 9005, finitura strutturata
N° identificativo: 2 - Azionamento nella posizione raffigurata, in alto a destra
Tipo: SC - Con chiave (stessa serratura)
Finitura: SW - Nero, RAL 9005, finitura strutturata
N° identificativo: 2 - Azionamento nella posizione raffigurata, in alto a destra
GN 115.10 Chiusure con maniglia da incasso, funzionamento a chiave, con serratura Tipo: SC - Con chiave (stessa serratura)
Finitura: SW - Nero, RAL 9005, finitura strutturata
N° identificativo: 2 - Azionamento nella posizione raffigurata, in alto a destra GN 115.10 Chiusure con maniglia da incasso, funzionamento a chiave, con serratura Tipo: SC - Con chiave (stessa serratura)
Finitura: SR - Argento, RAL 9006, finitura strutturata
N° identificativo: 1 - Azionamento nella posizione raffigurata, in alto a sinistra GN 115.10 Chiusure con maniglia da incasso, funzionamento a chiave, con serratura Tipo: SC - Con chiave (stessa serratura)
Finitura: SW - Nero, RAL 9005, finitura strutturata
N° identificativo: 1 - Azionamento nella posizione raffigurata, in alto a sinistra

Descrizione del prodotto

Informazioni

Le chiusure con maniglia da incasso GN 115.10 vengono utilizzate in applicazioni che, oltre al meccanismo di chiusura, richiedono un incavo sagomato, ad esempio quando le manopole non possono sporgere per motivi di spazio. Funzionano con una rotazione massima di 90° che porta la levetta di chiusura in posizione di blocco dietro il telaio della porta. Gli smussi della levetta facilitano la chiusura della porta. Le levette di chiusura sono disponibili con diverse inclinazioni per coprire una distanza A da 4 a 50 mm.

Le chiusure sono fornite con 2 chiavi e levetta di chiusura sciolta. La chiave può essere rimossa in entrambe le posizioni finali.

Per il tipo con serratura standard, la stessa chiave consente di aprire tutte le serrature. Per il tipo con serrature diverse, esistono oltre 200 varianti di serrature e chiavi numerate.

Specifiche

Telaio anteriore
Lega di zinco pressofusa
Rivestimento con polveri
Nero, RAL 9005, finitura strutturataSWSW
Argento, RAL 9006, finitura strutturataSRSR


Maniglia da incasso
Plastica

  • Colore grigio nero (per SW)
  • Colore grigio chiaro (per SR)

Chiave
Argento nichelato con impugnatura in plastica


Altre parti
Acciaio
Zincato, passivato blu


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 115.10 Chiusure con maniglia da incasso, funzionamento a chiave, con serratura disegno

Opzioni articolo / Tabella

Tipo

SCCon chiave (stessa serratura)
SUCon chiave (serratura diversa)

N° identificativo

1Azionamento nella posizione raffigurata, in alto a sinistra
2Azionamento nella posizione raffigurata, in alto a destra
Mostra / Nascondi colonne
Distanza chiusura A
46810131416182022242628303234363840424550

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Tipo


Distanza chiusura A
N° identificativo


Finitura
SR
SW

Istruzioni per la progettazione e il montaggio

Per l’installazione, praticare un’apertura nella porta, nella calotta o nello sportello, come indicato nello schema.

A seconda della posizione della chiusura, lateralmente e/o nella parte superiore e inferiore deve essere garantita una distanza di 18,5 mm tra il telaio e l’apertura, affinché la levetta possa collocarsi dietro il telaio.

Per il montaggio, inserire il telaio anteriore con la chiusura preassemblata dalla parte anteriore attraverso l’apertura praticata sulla della porta, inclinandolo.

Posizionare la maniglia da incasso in plastica dal retro sui perni del telaio anteriore.

Le viti a testa cilindrica M4x12 in dotazione vengono quindi avvitate dalla parte posteriore e serrate per fissare e bloccare in posizione l'intero gruppo. La profondità minima di inserimento della vite è garantita se la porta ha uno spessore massimo di 7 mm.

Parte selezionata (Come ordinare)

Totale (netto)
40,15 CHF
più IVA 3,25 CHF
lordo 43,40 CHF
Disponibile entro 2-5 giorni
Peso: 0,300 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF

Dati CAD
