GN 115.10 Poignées encastrables avec loquet Manipulation par clé, verrouillable

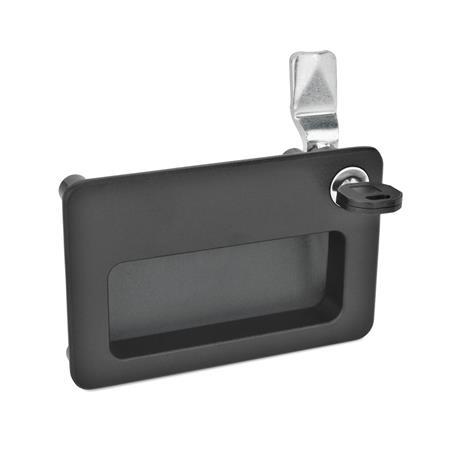

GN 115.10 Poignées encastrables avec loquet, manipulation par clé, verrouillable Type: SC - Manipulation par clé (même verrouillage)
Finition: SW - noir, RAL 9005, finition texturée
N° d'identification: 2 - Fonctionnement, en position étirée, en haut à droite
Type: SC - Manipulation par clé (même verrouillage)
Finition: SW - noir, RAL 9005, finition texturée
N° d'identification: 2 - Fonctionnement, en position étirée, en haut à droite
GN 115.10 Poignées encastrables avec loquet, manipulation par clé, verrouillable Type: SC - Manipulation par clé (même verrouillage)
Finition: SW - noir, RAL 9005, finition texturée
N° d'identification: 2 - Fonctionnement, en position étirée, en haut à droite GN 115.10 Poignées encastrables avec loquet, manipulation par clé, verrouillable Type: SC - Manipulation par clé (même verrouillage)
Finition: SR - argenté, RAL 9006, finition texturée
N° d'identification: 1 - Fonctionnement, en position étirée, en haut à gauche GN 115.10 Poignées encastrables avec loquet, manipulation par clé, verrouillable Type: SC - Manipulation par clé (même verrouillage)
Finition: SW - noir, RAL 9005, finition texturée
N° d'identification: 1 - Fonctionnement, en position étirée, en haut à gauche

Description du produit

Information

Les poignées encastrables avec loquet GN 115.10 sont utilisées dans les applications nécessitant un évidement moulé en plus du mécanisme de verrouillage, p. ex. si les éléments d'actionnement ne doivent pas dépasser pour des raisons d'espace. Elles se verrouillent par une opération de rotation limitée à 90° qui déplace le bras de verrouillage en position de verrouillage derrière le cadre de la porte. Les chanfreins du bras de verrouillage facilitent la fermeture de la porte. Les loquets avec différentes manivelles couvrent une distance de verrouillage A de 4 à 50 mm.

Les loquets sont livrés avec deux clés et un bras de verrouillage emballé séparément. La clé peut être retirée dans les deux positions finales.

Les modèles équipés d'une serrure standard peuvent être ouverts à l'aide de la même clé. Pour les modèles équipés de serrures différentes, il existe plus de 200 types de serrures différentes avec clés numérotées.

Spécifications

Cadre avant
Zinc moulé sous pression
plastifié
noir, RAL 9005, finition texturéeSWSW
argenté, RAL 9006, finition texturéeSRSR


Poignée encastrable
Plastique

  • gris foncé (pour SW)
  • gris clair (pour SR)

Clé
Argent nickelé avec pièce à main en plastique


Autres pièces
Acier
zingué, passivé bleu


RoHS

Schéma technique

3D
Masquer schéma technique
GN 115.10 Poignées encastrables avec loquet, manipulation par clé, verrouillable schéma

Options d'article/Tableau

Type

SCManipulation par clé (même verrouillage)
SUManipulation par clé (verrouillage différent)

N° d'identification

1Fonctionnement, en position étirée, en haut à gauche
2Fonctionnement, en position étirée, en haut à droite
Afficher/Masquer colonnes
Distance de verrouillage A
46810131416182022242628303234363840424550

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques

Type


Distance de verrouillage A
N° d'identification


Finition
SR
SW

Instructions de construction et de montage

b4424d5a-1d14-4db0-9c8b-90c8a94f01bc

Pour l'installation, prévoyez un évidement dans la porte, le cache ou le hayon comme indiqué sur le schéma.

Selon la position du loquet, l'espacement de 18,5 mm entre le cadre et la découpe doit être assuré latéralement et/ou en haut et en bas pour s'assurer que le bras de verrouillage est positionné derrière le cadre.

607ca3b3-a725-4bb3-963f-494cf38c2887

Pour le montage, insérez le cadre avec le loquet prémonté par l'avant à travers la découpe de la porte en l'inclinant.

Placez le loquet en plastique par l'arrière sur les chevilles d'alésage du cadre avant.

Les vis à tête cylindrique M4x12 fournies sont ensuite vissées par l'arrière et serrées pour fixer et caler l'ensemble en place. La profondeur minimale de vissage de la vis est garantie avec une épaisseur de paroi de porte maximale de 7 mm.

8a821501-4841-4807-834e-73d9921a05dc

Pièce sélectionnée (Comment commander)

Total (net)
40,15 CHF
plus TVA 3,25 CHF
brute 43,40 CHF
Disponible dans les 2-5 jours
Poids: 0,300 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
