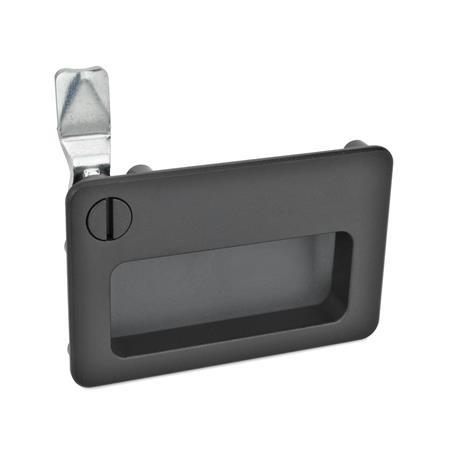

Poignées encastrables avec loquet GN 115.10

GN 115.10 Poignées encastrables avec loquet, manipulation par clé Type: SCH - Manipulation par fente
Finition: SW - noir, RAL 9005, finition texturée
N° d'identification: 1 - Fonctionnement, en position étirée, en haut à gauche

Type: SCH - Manipulation par fente
Finition: SW - noir, RAL 9005, finition texturée
N° d'identification: 1 - Fonctionnement, en position étirée, en haut à gauche

Fiche standard GN 115.10 Imprimer cette page Instructions de construction et de montage Liste des types de loquets Caractéristiques du plastique

Description du produit

Les poignées encastrables avec loquet GN 115.10 sont utilisées dans les applications nécessitant un évidement moulé en plus du mécanisme de verrouillage, p. ex. si les éléments d'actionnement ne doivent pas dépasser pour des raisons d'espace.

Elles se verrouillent par une opération de rotation limitée à 90° qui déplace le bras de verrouillage en position de verrouillage derrière le cadre de la porte.

Les chanfreins du bras de verrouillage facilitent la fermeture de la porte.

Les bras de verrouillage sont disponibles sous différents angles de pliage pour un écartement A entre 4 et 50 mm de la surface.

Les poignées encastrables avec loquet GN 115.10 sont livrées avec le loquet emballé séparément.

Spécifications

Cadre avant
Zinc moulé sous pression
plastifié
noir, RAL 9005, finition texturéeSW
argenté, RAL 9006, finition texturéeSR

Poignée encastrable
Plastique

gris foncé (pour SW)
gris clair (pour SR)

Logement de verrou
Zinc moulé sous pression

plastifié, noir (pour SW)
chromé (pour SR)

Autres pièces
Acier
zingué, passivé bleu

RoHS

Accessoire

Clés à douille GN 119.2
Plaques de guidage protectrices GN 120.2

Distance de verrouillage A

4	6	8	10	13	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	45	50

Distance de verrouillage A

DK	avec broche triangulaire (DK7)
VK7	Manipulation par broche carrée A/F7
VK8	Manipulation par broche carrée A/F8
SCH	Manipulation par fente
VDE	avec double panneton

GN 115.10 Poignées encastrables avec loquet Manipulation par clé

Description du produit

Spécifications

Accessoire

Options d'article/Tableau

Type

N° d'identification

Configuration et prix

Instructions de construction et de montage

Pièce sélectionnée (Comment commander)

Données CAO

Données CAO

Connexion

Connexion rapide

Trouvez-vous votre produit ?

Ceci pourrait également vous intéresser...

1	Fonctionnement, en position étirée, en haut à gauche
2	Fonctionnement, en position étirée, en haut à droite


							Pour l'installation, prévoyez un évidement dans la porte, le cache ou le hayon comme indiqué sur le schéma. Selon la position du loquet, l'espacement de 18,5 mm entre le cadre et la découpe doit être assuré latéralement et/ou en haut et en bas pour s'assurer que le bras de verrouillage est positionné derrière le cadre.
							Pour le montage, insérez le cadre avec le loquet prémonté par l'avant à travers la découpe de la porte en l'inclinant. Placez le loquet en plastique par l'arrière sur les chevilles d'alésage du cadre avant. Les vis à tête cylindrique M4x12 fournies sont ensuite vissées par l'arrière et serrées pour fixer et caler l'ensemble en place. La profondeur minimale de vissage de la vis est garantie avec une épaisseur de paroi de porte maximale de 7 mm.
