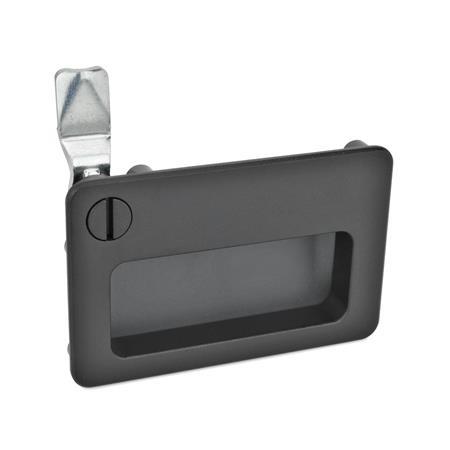

Verriegelungen mit Griffschale GN 115.10

GN 115.10 Verriegelungen mit Griffschale, Betätigung mit Steckschlüssel Form: SCH - mit Schlitz
Oberfläche: SW - schwarz, RAL 9005, strukturmatt
Kennziffer: 1 - Betätigung, in dargestellter Lage, links oben

Form: SCH - mit Schlitz
Oberfläche: SW - schwarz, RAL 9005, strukturmatt
Kennziffer: 1 - Betätigung, in dargestellter Lage, links oben

Normblatt GN 115.10 Diese Seite drucken Konstruktions- und Montagehinweise Zusammenstellung der Verriegelungen-Bauarten Kunststoff-Eigenschaften

Produktbeschreibung

Verriegelungen mit Griffschale GN 115.10 werden eingesetzt, wenn der Anwendungsfall, neben der Verriegelungsmechanik, ein Bedienelement erfordert und dieses nicht vorstehen soll.

Sie verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Türrahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang.

Durch verschieden gekröpfte Riegel lässt sich ein Rieglabstand A von 4 bis 50 mm abdecken.

Die Verriegelungen mit Griffschale GN 115.10 werden mit lose beigelegtem Riegel geliefert.

Ausführung

Frontrahmen
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR

Schale
Kunststoff

schwarzgrau (bei SW)
hellgrau (bei SR)

Verschlussgehäuse
Zink-Druckguss

kunststoffbeschichtet schwarz (bei SW)
verchromt (bei SR)

Sonstige Teile
Stahl
verzinkt, blau passiviert

RoHS

Zubehör

Steckschlüssel GN 119.2
Auflauframpen GN 120.2

Riegelabstand A

4	6	8	10	13	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	45	50

Riegelabstand A

DK	mit Dreikant
VK7	mit Vierkant
VK8	mit Vierkant
SCH	mit Schlitz
VDE	mit Doppelbart

GN 115.10 Verriegelungen mit Griffschale Betätigung mit Steckschlüssel

Produktbeschreibung

Ausführung

Zubehör

Artikelvarianten / Tabelle

Form

Kennziffer

Artikelauswahl und -konfiguration

Konstruktions- und Montagehinweise

Ausgewählter Artikel (Bestellbeispiel)

CAD-Daten

CAD-Daten

Anmeldung

Quick-Login

Ihr Produkt nicht gefunden?

Das könnte Sie auch interessieren...

1	Betätigung, in dargestellter Lage, links oben
2	Betätigung, in dargestellter Lage, rechts oben


							Zur Montage wird die Tür bzw. Klappe oder Luke mit einer Ausnehmung gemäß Skizze versehen. Der Randabstand der Ausnehmung zur Zarge von 18,5 mm muss dabei seitlich bzw. oben oder unten, je nach Einbaulage der Verriegelung, gewährleistet sein, damit der Riegel entsprechend positioniert hinter der Zarge zu liegen kommt.
							Zur Montage wir der Frontrahmen zusammen mit dem bereits vormontierten Riegel von vorne durch die Ausnehmung der Tür durch Schwenken eingesetzt. Anschließend wird die Kunststoff-Schale von hinten auf die Bohrungszapfen des Frontrahmens aufgesetzt. Die im Lieferumfang enthaltenen Linsenkopf-Schrauben M4x12 werden zur Befestigung und Klemmung der gesamten Einheit von der Rückseite her eingeschraubt und angezogen. Bei einer Wandstärke bis 7 mm wird die Mindesteinschraubtiefe der Schrauben sichergestellt.
