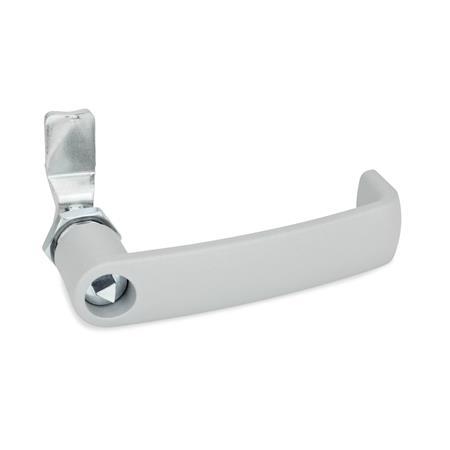

GN 115.7 Verriegelungen mit Bügelgriff Betätigung mit Steckschlüssel

Verriegelungen mit Bügelgriff GN 115.7 werden eingesetzt, wenn der Anwendungsfall, neben der Verriegelungsmechanik noch einen Haltegriff erfordert. Sie verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang.

Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 4 bis 50 mm abdecken. Die Verriegelungen GN 115.7 werden mit lose beigelegtem Riegel geliefert.

Der Bügelgriff mit integriertem Riegel stellt insgesamt eine formschöne, preisgünstige Lösung dar.

Ausführung

Bügelgriff
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR

Sonstige Teile
Stahl
verzinkt, blau passiviert

RoHS
