GN 115.7 Chiusure con maniglia a ponte per armadi Funzionamento con chiave a tubo

Foto

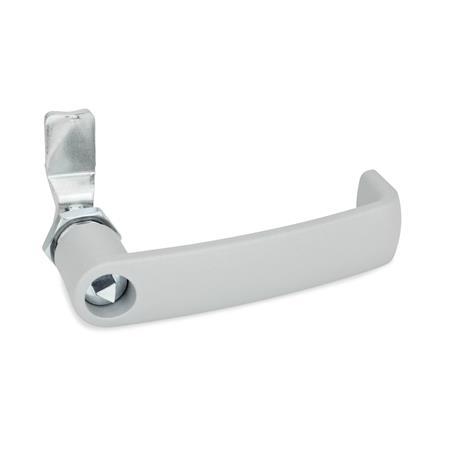

GN 115.7 Chiusure con maniglia a ponte per armadi, funzionamento con chiave a tubo Tipo: DK - Con innesto triangolare
Finitura: SR - Argento, RAL 9006, finitura strutturata
Tipo: DK - Con innesto triangolare
Finitura: SR - Argento, RAL 9006, finitura strutturata
GN 115.7 Chiusure con maniglia a ponte per armadi, funzionamento con chiave a tubo Tipo: DK - Con innesto triangolare
Finitura: SR - Argento, RAL 9006, finitura strutturata GN 115.7 Chiusure con maniglia a ponte per armadi, funzionamento con chiave a tubo Tipo: SCH - Con intaglio
Finitura: SW - Nero, RAL 9005, finitura strutturata GN 115.7 Chiusure con maniglia a ponte per armadi, funzionamento con chiave a tubo Tipo: VDE - Con doppia mappa
Finitura: SR - Argento, RAL 9006, finitura strutturata GN 115.7 Chiusure con maniglia a ponte per armadi, funzionamento con chiave a tubo Tipo: VK8 - Con innesto quadrato
Finitura: SW - Nero, RAL 9005, finitura strutturata

Descrizione del prodotto

Informazioni

Le chiusure con maniglia a ponte per armadi GN 115.7 vengono utilizzate quando sono richiesti sia un meccanismo di chiusura che una maniglia. Funzionano con una rotazione massima di 90° che porta la levetta di chiusura in posizione di blocco dietro il telaio della porta. Gli smussi della levetta facilitano la chiusura della porta.

Le levette di chiusura sono disponibili con diverse inclinazioni per coprire una distanza A da 4 a 50 mm. Le chiusure con maniglia a ponte per armadi GN 115.7 sono fornite con levetta di chiusura sciolta.

La maniglia a ponte con levetta di chiusura integrata costituisce una soluzione economica e dal design gradevole.

Specifiche

Maniglia a U per armadi
Lega di zinco pressofusa
Rivestimento con polveri
Nero, RAL 9005, finitura strutturataSWSW
Argento, RAL 9006, finitura strutturataSRSR


Altre parti
Acciaio
Zincato, passivato blu


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 115.7 Chiusure con maniglia a ponte per armadi, funzionamento con chiave a tubo disegno

Opzioni articolo / Tabella

Tipo

DKCon innesto triangolare
VK7Con innesto quadrato
VK8Con innesto quadrato
SCHCon intaglio
VDECon doppia mappa
Mostra / Nascondi colonne
Distanza chiusura A
46810131416182022242628303234363840424550

Selezione e configurazione articolo

Apri configuratore 3D
Tipo





Distanza chiusura A
Finitura
SR
SW

Parte selezionata (Come ordinare)

Totale (netto)
32,10 CHF
più IVA 2,60 CHF
lordo 34,70 CHF
Disponibile entro 2-5 giorni
Peso: 0,402 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
