GN 511.1 Kits de serrage pour noix de serrage orientables

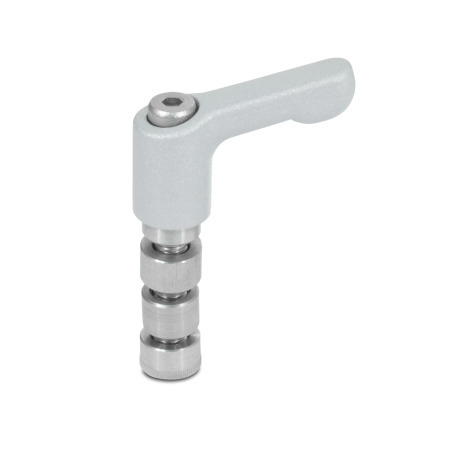

GN 511.1 Kits de serrage Type: K - avec manette indexable
Type: K - avec manette indexable
GN 511.1 Kits de serrage Type: K - avec manette indexable GN 511.1 Kits de serrage Type: S - avec vis à tête cylindrique DIN 912

Description du produit

Information

Avec les kits de serrage GN 511.1, les noix de serrage orientables GN 482 peuvent être combinées avec les modèles en T GN 483 et les noix de serrage taraudées GN 484 de dimensions k identiques pour créer des noix de serrage articulées.

La douille de centrage positionne les noix de serrage orientables entre elles. Lors du montage, la douille filetée moletée est insérée par la vis de serrage elle-même et permet de serrer l'articulation en exerçant une pression sur l'une des deux noix de serrage orientables.

Les kits de serrage appropriés sont indiqués dans les tableaux dimensionnels des noix de serrage orientables correspondantes.

Spécifications

Poignée
Zinc moulé sous pression
plastifié
argenté, RAL 9006, finition texturée


Insert fileté,
douille d'écartement,
douille de centrage,
douille filetée
Inox AISI 303


Vis à tête cylindrique DIN 912
Inox AISI 304


RoHS

Schéma technique

3D
Masquer schéma technique
GN 511.1 Kits de serrage schéma

Options d'article/Tableau

Type

Savec vis à tête cylindrique DIN 912
Kavec manette indexable
Afficher/Masquer colonnes
d1l2d2d3d4l1l3l4l5l6h1h2Noix de serrage orientable
dimension k
M 4167.56.97.52211.54.54418.52316
M 52098.49301465524.530.520
M 62510.59.910.54518.56.57624.53525
M 63010.59.910.54523.56.57624.53530

Configuration et prix

Ouvrir le configurateur 3D
Filetage d1
Longueur l2
Type


Pièce sélectionnée (Comment commander)

Total (net)
12,05 CHF
plus TVA 0,98 CHF
brute 13,03 CHF
Disponible dans les 2-5 jours
Poids: 0,030 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
