GN 511.1 Kit di serraggio per morsetti di sostegno girevoli

Foto

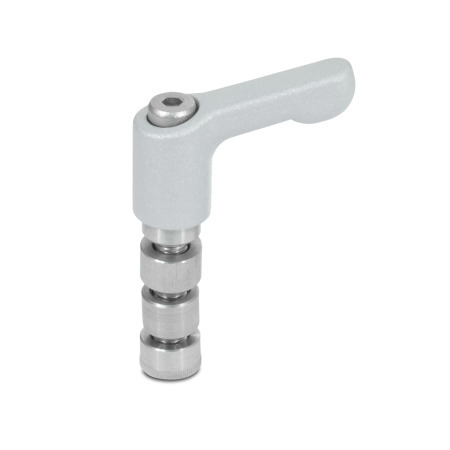

GN 511.1 Kit di serraggio, per morsetti di sostegno girevoli Tipo: K - Con maniglia a ripresa
Tipo: K - Con maniglia a ripresa
GN 511.1 Kit di serraggio, per morsetti di sostegno girevoli Tipo: K - Con maniglia a ripresa GN 511.1 Kit di serraggio, per morsetti di sostegno girevoli Tipo: S - Con vite a testa cilindrica DIN 912

Descrizione del prodotto

Informazioni

Con i kit di serraggio GN 511.1 è possibile assemblare i morsetti di sostegno girevoli GN 482, i morsetti di sostegno girevoli a T GN 483 e i morsetti girevoli per fissaggio squadrette GN 484 di pari dimensioni k per ottenere combinazioni di morsetti di sostegno.

La bussola di centraggio posiziona e sostiene i morsetti di sostegno girevoli tra loro. Durante il montaggio, la boccola filettata zigrinata viene inserita dalla vite di bloccaggio stessa o spingendola in uno dei due morsetti di sostegno girevoli e viene quindi utilizzata per bloccare lo snodo articolato.

Nelle tabelle dei diversi morsetti di sostegno girevoli sono indicati i kit di serraggio idonei.

Specifiche

Impugnatura
Lega di zinco pressofusa
Rivestimento con polveri
Colore argento, RAL 9006, finitura testurizzata


Inserto filettato,
bussola distanziale,
bussola di centraggio,
boccola filettata
Acciaio INOX AISI 303


Viti a testa cilindrica DIN 912
Acciaio INOX AISI 304


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 511.1 Kit di serraggio, per morsetti di sostegno girevoli disegno

Opzioni articolo / Tabella

Tipo

SCon vite a testa cilindrica DIN 912
KCon maniglia a ripresa
Mostra / Nascondi colonne
d1l2d2d3d4l1l3l4l5l6h1h2Morsetto di sostegno girevole
Dimensione k
M 4167.56.97.52211.54.54418.52316
M 52098.49301465524.530.520
M 62510.59.910.54518.56.57624.53525
M 63010.59.910.54523.56.57624.53530

Selezione e configurazione articolo

Apri configuratore 3D
Filettatura d1
Lunghezza l2
Tipo


Parte selezionata (Come ordinare)

Totale (netto)
12,05 CHF
più IVA 0,98 CHF
lordo 13,03 CHF
Disponibile entro 2-5 giorni
Peso: 0,030 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
