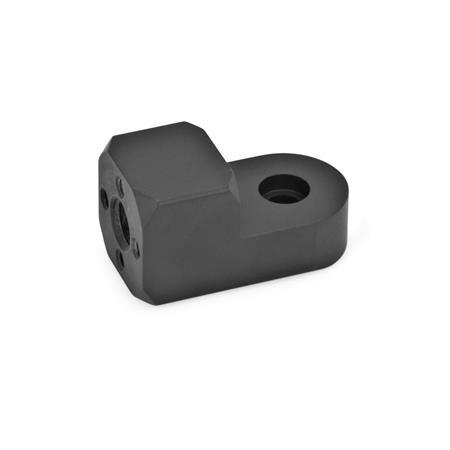

GN 484 Morsetti girevoli per fissaggio squadrette Alluminio

Finitura: ELS - anodizzato, nero

Scheda Tecnica GN 484 Stampa questa pagina

Descrizione del prodotto

I morsetti girevoli per fissaggio squadrette GN 484 sono destinati principalmente al montaggio delle squadrette porta dispositivo GN 479 e delle squadrette di sostegno GN 479.1. Sono dotati di una filettatura centrale e, a partire dalla misura k =20, di una dima supplementare 4 x M4.

Si possono assemblare con i morsetti di sostegno girevoli GN 482, i morsetti di sostegno girevoli a T GN 483 e le basi per morsetti di sostegno girevoli GN 485 di dimensioni k identiche per ottenere morsetti di sostegno. A questo scopo sono disponibili i kit di serraggio GN 511.1 con vite (tipo S) e con maniglia a ripresa (tipo K). Il codice articolo per l'ordinazione è riportato nella tabella delle dimensioni.

Specifiche

Alluminio

Rettificato, finitura mattMT
anodizzato, neroELS

RoHS

GN 484 Morsetti girevoli per fissaggio squadrette disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Mostra / Nascondi colonne

d₁			k	d₂	d₃ Foro alesato per snodo	l₁	l₂	l₃	l₄	m	Kit di serraggio per d₃ Tipo S	Kit di serraggio per d₃ Tipo K

M 5	M 6	M 8	16	7	4.5	30	22	13	8	-	GN 511.1-M4-16-S	GN 511.1-M4-16-K
M 6	M 8	-	20	8.5	5.5	38	28	17	10	14	GN 511.1-M5-20-S	GN 511.1-M5-20-K
M 8	M 10	-	25	10	6.5	46	33.5	20	12.5	17	GN 511.1-M6-25-S	GN 511.1-M6-25-K
M 8	M 10	M 12	30	10	6.5	55	40	24	15	20	GN 511.1-M6-30-S	GN 511.1-M6-30-K
