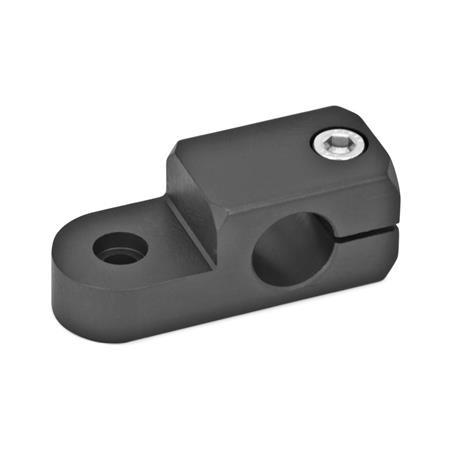

Q | Foro di serraggio trasversale rispetto all'asse di rotazione |
P | Foro di serraggio parallelo rispetto all'asse di rotazione |
d1 Foro alesato per tolleranza albero h11 | k | d2 | d3 Foro alesato per snodo | d4 Filettatura di serraggio | l1 | l2 | l3 | l4 | m | s Quadro | Kit di serraggio per d3 Tipo S / K (Snodo girevole) | x2 | Kit di serraggio per d4 (Foro di serraggio) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
B 8 | 16 | 7 | 4.5 | M 4 | 40 | 32 | 23 | 8 | 18.5 | - | GN 511.1-M4-16-S | GN 511.1-M4-16-K | GN 511-M4-16 |
B 10 | 20 | 8.5 | 5.5 | M 5 | 50 | 40 | 29 | 10 | 23 | 8 | GN 511.1-M5-20-S | GN 511.1-M5-20-K | GN 511-M5-20 |
B 12 | 20 | 8.5 | 5.5 | M 5 | 50 | 40 | 29 | 10 | 23 | 10 | GN 511.1-M5-20-S | GN 511.1-M5-20-K | GN 511-M5-20 |
B 15 | 25 | 10 | 6.5 | M 6 | 62 | 49.5 | 36 | 12.5 | 29 | 12 | GN 511.1-M6-25-S | GN 511.1-M6-25-K | GN 511-M6-25 |
B 16 | 25 | 10 | 6.5 | M 6 | 62 | 49.5 | 36 | 12.5 | 29 | - | GN 511.1-M6-25-S | GN 511.1-M6-25-K | GN 511-M6-25 |
B 20 | 30 | 10 | 6.5 | M 6 | 70 | 55 | 39 | 15 | 33.5 | 16 | GN 511.1-M6-30-S | GN 511.1-M6-30-K | GN 511-M6-30 |
