Produktbeschreibung

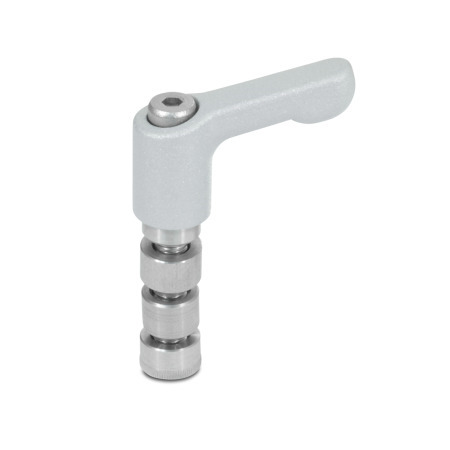

Mit Laschengelenksets GN 511.1 lassen sich Laschen-Klemmhalter GN 482, T-Laschen-Klemmhalter GN 483 sowie Anbau-Laschen-Klemmhalter GN 484 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren.
Die Zentrierbuchse positioniert und lagert die Laschen-Klemmhalter zueinander. Die gerändelte Gewindebuchse wird bei der Montage durch die Klemmschraube selbst oder durch Einpressen in einen der beiden Laschen-Klemmhalter eingebracht und dient dann zum Klemmen der Gelenkstelle.
In den Maßtabellen der jeweiligen Laschen-Klemmhalter sind die passenden Laschengelenksets angegeben.
Ausführung
Griffkörper
Zink-Druckguss
kunststoffbeschichtet
silber, RAL 9006, strukturmatt
Schraubeneinsatz, Distanzhülse,
Zentrierbuchse, Gewindebuchse
Edelstahl
nichtrostend, 1.4305
Zylinderschraube DIN 912
Edelstahl
nichtrostend, 1.4301
RoHS
