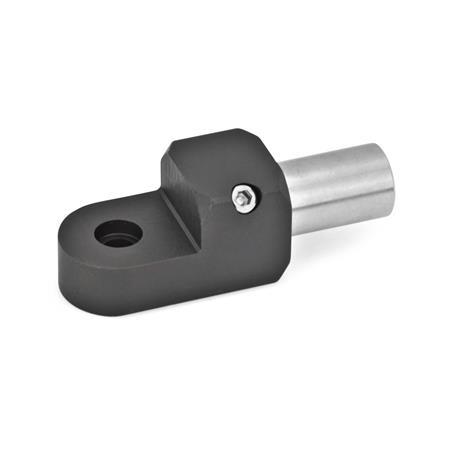

GN 483 Noix de serrage orientables en T Aluminium


GN 483 Noix de serrage orientables en T Finition: ELS - Anodisé noir
Type: W - avec boulon
Finition: ELS - Anodisé noir
Type: W - avec boulon
GN 483 Noix de serrage orientables en T Finition: ELS - Anodisé noir
Type: W - avec boulon GN 483 Noix de serrage orientables en T Finition: ELS - Anodisé noir
Type: A - avec alésage GN 483 Noix de serrage orientables en T Finition: MT - mate, rectifiée
Type: A - avec alésage GN 483 Noix de serrage orientables en T Finition: MT - mate, rectifiée
Type: W - avec boulon

Description du produit

Information

Les noix de serrage orientables en T GN 483 peuvent être assemblées avec des modèles GN 482 et des noix de serrage taraudées GN 484 de dimensions k identiques pour créer des noix de serrage articulées. Les kits de serrage GN 511.1 avec vis (type S) et avec manette indexable (K) sont disponibles pour cette combinaison. Le code de l'article à commander est indiqué dans le tableau dimensionnel.

Spécifications

Aluminium

  • mate, rectifiéeMT
  • Anodisé noirELS

Boulon (Type W)
Inox AISI 303


Vis de pression DIN 913 (Type A)
Inox AISI 304


Vis de pression DIN 915 (Type W)
Inox AISI 304


RoHS

Schéma technique

3D
Masquer schéma technique
GN 483 Noix de serrage orientables en T schéma

Options d'article/Tableau

Type

Aavec alésage
Wavec boulon
Afficher/Masquer colonnes
d1
Type A
d2
Type W
kd3d4
Alésage
du pivot
d5l1l2l3l4l5l6tKit de serrage pour d4
Type S
Kit de serrage pour d4
Type S
B 881674.5M 430221385.5168GN 511.1-M4-16-SGN 511.1-M4-16-S
B 1010208.55.5M 53828171071710GN 511.1-M5-20-SGN 511.1-M5-20-S
B 1212208.55.5M 53828171081912GN 511.1-M5-20-SGN 511.1-M5-20-S
B 151525106.5M 64633.52012.5102115GN 511.1-M6-25-SGN 511.1-M6-25-S
B 161625106.5M 64633.52012.5112416GN 511.1-M6-25-SGN 511.1-M6-25-S
B 202030106.5M 655402415122618GN 511.1-M6-30-SGN 511.1-M6-30-S

Configuration et prix

Ouvrir le configurateur 3D
Alésage d1
Diamètre d2
k
Type


Finition

Pièce sélectionnée (Comment commander)

Total (net)
21,00 CHF
plus TVA 1,70 CHF
brute 22,70 CHF
Disponible dans les 2-5 jours
Poids: 0,020 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
