GN 50.1 Magneti di ritegno A disco, senza filettatura

Foto

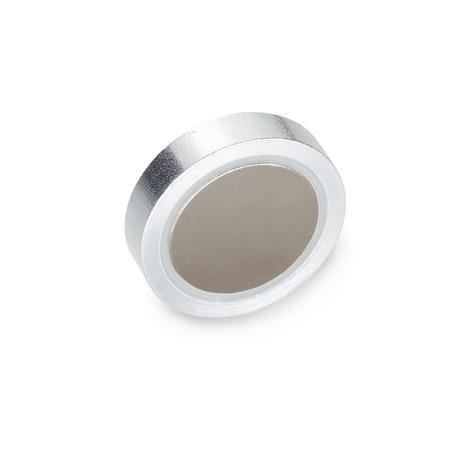

GN 50.1 Magneti di ritegno, senza filettatura Materiale del magnete: SC - SmCo
Materiale del magnete: SC - SmCo
GN 50.1 Magneti di ritegno, senza filettatura Materiale del magnete: SC - SmCo GN 50.1 Magneti di ritegno, senza filettatura Materiale del magnete: HF - Ferrite GN 50.1 Magneti di ritegno, senza filettatura Materiale del magnete: ND - NdFeB
Scheda Tecnica GN 50.1 Stampa questa pagina Ulteriori informazioni sui magneti di ritegno

Descrizione del prodotto

Informazioni

I magneti di ritegno GN 50.1 si combinano con un corpo di contenimento in acciaio e un anello in plastica; in questo modo si crea un sistema in grado di schermare e rafforzare il magnete per una trasmissione ottimale del flusso magnetico sulla superficie magnetica.

I magneti di ritegno possono essere fissati in modo semplice e sicuro tramite serraggio laterale, ad esempio con una vite senza testa GN 913.2.

Specifiche

Corpo di contenimento
Acciaio, zincato

Materiali del magnete:

  • HF
    Resistente a temperature fino a 200 °C
  • 'SC'
    Samario, cobalto
    Resistente a temperature fino a 200 °C
  • ND
    Neodimio, ferro, boro
    Resistente a temperature fino a 80 °C

RoHS

Accessorio

Dischi di ritegno GN 70
Dischi adesivi GN 70.1
Calotte in gomma GN 70.2

Disegno tecnico

3D
GN 50.1 Magneti di ritegno, senza filettatura disegno
Nascondi disegno tecnico
GN 50.1 Magneti di ritegno, senza filettatura disegno

Opzioni articolo / Tabella

Mostra / Nascondi colonne
dTolleranze
HF

SC / ND		h Tolleranze HF

SC / ND		Forze magnetiche nominali in N
HF
SC
ND
6-±0,14.5-±0,1-55
8-±0,14.5-±0,1-1113
10±0,1±0,14.5+0,2/-0,1±0,142025
13±0,1±0,14.5+0,2/-0,1±0,1104060
16±0,1±0,14.5+0,2/-0,1±0,1186095
20-±0,13.5-±0,1--110
20±0,1±0,16+0,2/-0,1±0,13090140
25±0,1±0,17+0,3/-0,2±0,240150200
32±0,1±0,17+0,3/-0,2±0,280220350
36+0,2/-0,1-7.7+0,3/-0,2-100--
40+0,2/-0,1-8+0,4/-0,2-125--
47+0,2/-0,1-9+0,5/-0,2-180--
50+0,2/-0,1-10+0,5/-0,2-220--
57+0,2/-0,1-10.5+0,5/-0,2-280--
63+0,3/-0,1-14+0,5/-0,2-350--
80+0,3/-0,1-18+0,5/-0,2-600--
100+0,5/-0,1-22+0,5/-0,2-900--
125+0,5/-0,1-26+0,5/-0,2-1300--

Selezione e configurazione articolo

Apri configuratore 3D
Materiale del magnete



Diametro d
h

Parte selezionata (Come ordinare)

Totale (netto)
3,40 CHF
più IVA 0,28 CHF
lordo 3,68 CHF
In magazzino
Peso: 0,001 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
