DIN 98 Impugnature girevoli Acciaio / Alluminio / Plastica, albero in acciaio, zincato

Foto

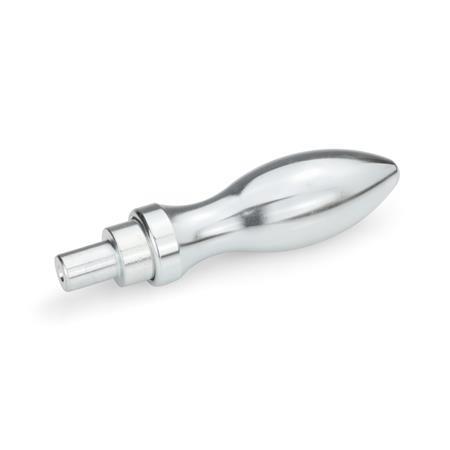

DIN 98 Impugnature girevoli, acciaio / alluminio / plastica, albero in acciaio, zincato Materiale: ST - Acciaio
Tipo: D - Con albero liscio
Materiale: ST - Acciaio
Tipo: D - Con albero liscio
DIN 98 Impugnature girevoli, acciaio / alluminio / plastica, albero in acciaio, zincato Materiale: ST - Acciaio
Tipo: D - Con albero liscio DIN 98 Impugnature girevoli, acciaio / alluminio / plastica, albero in acciaio, zincato Materiale: AL - Alluminio
Tipo: D - Con albero liscio DIN 98 Impugnature girevoli, acciaio / alluminio / plastica, albero in acciaio, zincato Materiale: AL - Alluminio
Tipo: E - Con perno filettato DIN 98 Impugnature girevoli, acciaio / alluminio / plastica, albero in acciaio, zincato Materiale: KT - Plastica
Tipo: D - Con albero liscio DIN 98 Impugnature girevoli, acciaio / alluminio / plastica, albero in acciaio, zincato Materiale: KT - Plastica
Tipo: E - Con perno filettato DIN 98 Impugnature girevoli, acciaio / alluminio / plastica, albero in acciaio, zincato Materiale: ST - Acciaio
Tipo: E - Con perno filettato

Descrizione del prodotto

Informazioni

Le impugnature girevoli DIN 98 tipo D vengono fornite smontate, in modo che l'albero possa essere inserito a pressione o avvitato in un foro cieco filettato prima del montaggio.

Picchiettando leggermente con un martello di gomma in direzione assiale, l'impugnatura viene fissata all'asse in maniera sufficientemente salda da mantenerla in posizione pur garantendone la rotazione.

Specifiche

Maniglia

  • AcciaioST
    Zincato, passivato blu
  • AlluminioAL
    Finitura lucida
  • PlasticaKT, poliammide (PA)
    • Temperatura di esercizio fino a 90 °C
    • Nero, finitura matt

Albero
acciaio
zincato, passivato blu


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
DIN 98 Impugnature girevoli, acciaio / alluminio / plastica, albero in acciaio, zincato disegno

Opzioni articolo / Tabella

Tipo

DCon albero liscio
ECon perno filettato
Mostra / Nascondi colonne
d1d2 h8
Tipo D
ST / AL


KT
d3
Tipo E
ST / AL


KT
d4  h13l1l2l3A/F
Esagono
interno
1677M 6M 61049115.53
2088M 8M 813611364
251010M 10M 1016751485
321313M 12M 1220952110.56
3616-M 16-2210626118

Selezione e configurazione articolo

Apri configuratore 3D
Materiale



Diametro impugnatura d1
Tipo


Parte selezionata (Come ordinare)

Totale (netto)
12,30 CHF
più IVA 1,00 CHF
lordo 13,30 CHF
Disponibile entro 2-5 giorni
Peso: 0,053 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
