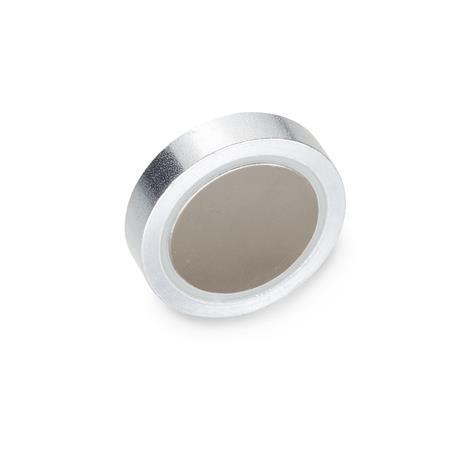

GN 50.1 Haltemagnete Scheibenform, ohne Gewinde

GN 50.1 Haltemagnete, ohne Gewinde Magnetwerkstoff: SC - SmCo
Magnetwerkstoff: SC - SmCo

Klicken Sie auf ein Variantenbild, um es im Hauptproduktanzeigebereich anzuzeigen, oder verwenden Sie die Tabulatortasten, um durch die Produktvarianten zu navigieren

Normblatt GN 50.1 Diese Seite drucken Weitere Erläuterungen zu Haltemagneten

Produktbeschreibung

Haltemagnete GN 50.1 bilden in Kombination mit dem Stahlgehäuse und dem Kunststoffring ein System, welches den Magnet schirmt, verstärkt und den magnetischen Fluss optimal auf die Haftfläche umleitet.

Befestigen lassen sich die Haltemagnete einfach und sicher durch seitliches Klemmen, z. B. mit einem Gewindestift GN 913.2.

Ausführung

Gehäuse
Stahl, verzinkt

Magnetwerkstoffe:

  • HartferritHF
    temperaturbeständig bis 200 °C
  • SmCoSC
    Samarium, Cobalt
    temperaturbeständig bis 200 °C
  • NdFeBND
    Neodym, Eisen, Bor
    temperaturbeständig bis 80 °C

RoHS

Zubehör

Haltescheiben GN 70
Haftscheiben GN 70.1
Gummikappen GN 70.2

GN 50.1 Haltemagnete, ohne Gewinde Skizze
Technische Zeichnung ausblenden
GN 50.1 Haltemagnete, ohne Gewinde Skizze

Artikelvarianten / Tabelle
Spalten ein-/ausblenden
dToleranzen
HF

SC / ND		h
Toleranzen
HF

SC / ND		Nennhaftkräfte in N
HF
SC
ND
6-±0,14.5-±0,1-55
8-±0,14.5-±0,1-1113
10±0,1±0,14.5+0,2/-0,1±0,142025
13±0,1±0,14.5+0,2/-0,1±0,1104060
16±0,1±0,14.5+0,2/-0,1±0,1186095
20-±0,13.5-±0,1--110
20±0,1±0,16+0,2/-0,1±0,13090140
25±0,1±0,17+0,3/-0,2±0,240150200
32±0,1±0,17+0,3/-0,2±0,280220350
36+0,2/-0,1-7.7+0,3/-0,2-100--
40+0,2/-0,1-8+0,4/-0,2-125--
47+0,2/-0,1-9+0,5/-0,2-180--
50+0,2/-0,1-10+0,5/-0,2-220--
57+0,2/-0,1-10.5+0,5/-0,2-280--
63+0,3/-0,1-14+0,5/-0,2-350--
80+0,3/-0,1-18+0,5/-0,2-600--
100+0,5/-0,1-22+0,5/-0,2-900--
125+0,5/-0,1-26+0,5/-0,2-1300--

Artikelauswahl und -konfiguration
Magnetwerkstoff



Durchmesser d
h
Magnetwerkstoff



Durchmesser d
h

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
3,40 CHF
zzgl. ges. Mehrwertsteuer 0,28 CHF
brutto 3,68 CHF
Sofort lieferbar
Gewicht: 0,001 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
