GN 18 Piedini di livellamento Acciaio INOX, conforme FDA

Foto

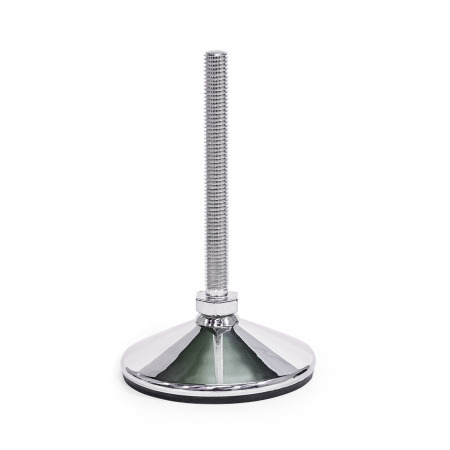

GN 18 Piedini di livellamento, acciaio INOX AISI 316L, approvati FDA Versioni dei perni filettati: S - Senza dado, esagono esterno in basso
Versioni dei perni filettati: S - Senza dado, esagono esterno in basso
GN 18 Piedini di livellamento, acciaio INOX AISI 316L, approvati FDA Versioni dei perni filettati: S - Senza dado, esagono esterno in basso GN 18 Piedini di livellamento, acciaio INOX AISI 316L, approvati FDA Versioni dei perni filettati: SK - Con dado, esagono esterno in basso GN 18 Piedini di livellamento, acciaio INOX AISI 316L, approvati FDA Versioni dei perni filettati: T - Senza dado, sede per chiave in basso GN 18 Piedini di livellamento, acciaio INOX AISI 316L, approvati FDA Versioni dei perni filettati: TK - Con dado, sede per chiave in basso
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX
FDA

A norma FDA

Descrizione del prodotto

Informazioni

I piedini di livellamento GN 18 sono particolarmente adatti a essere utilizzati in ambienti aggressivi.

Le superfici inclinate per il deflusso dei liquidi e l'alta qualità superficiale della piastra base semplificano la pulizia e impediscono l'accumulo di polvere o sporco. Il fondo in gomma vulcanizzata approvato FDA sigilla la base contro la superficie di appoggio e consente di utilizzare i piedini ad esempio in impianti di trasformazione degli alimenti o nell'industria farmaceutica.

I piedini di livellamento vengono forniti montati e non possono essere smontati.

Specifiche

Piastra base
Acciaio INOX AISI 316L


Perno filettato
Acciaio INOX AISI 316L


Dado esagonale ISO 4032
Acciaio INOX AISI 316


Cuscinetto in gomma
Gomma butadiene acrilonitrile (NBR)

  • Colore nero
  • Conforme FDA
  • Durezza 85±5 Shore A
  • Vulcanizzata

RoHS

Su richiesta

Cuscinetto in gomma disponibile in vari colori

Disegno tecnico

3D
Nascondi disegno tecnico
GN 18 Piedini di livellamento, acciaio INOX AISI 316L, approvati FDA disegno

Opzioni articolo / Tabella

Tipo (piastra base)

C3Finitura lucida, gomma vulcanizzata, colore nero

Versioni dei perni filettati

SSenza dado, esagono esterno in basso
SKCon dado, esagono esterno in basso
TSenza dado, sede per chiave in basso
TKCon dado, sede per chiave in basso
Mostra / Nascondi colonne
d1d2l1
Versione
S / SK

Versione
T / TK
60M 8405063-------
60M 10506080100------
60M 126080100125------
60M 16----75100125150200250
80M 8405063-------
80M 10506080100------
80M 126080100125------
80M 16----75100125150200250
80M 20----75100125150200250
80M 24----100125150200300-
100M 8405063-------
100M 10506080100------
100M 126080100125------
100M 16----75100125150200250
100M 20----75100125150200250
100M 24----100125150200300-
120M 20----75100125150200250
120M 24----100125150200300-
Mostra / Nascondi colonne
d1d2h1h2sA/F1A/F2w in °
60M 831-217-32
60M 1031-217-32
60M 1231-217-32
60M 16-372-1232
80M 833-217-26
80M 1033-217-26
80M 1233-217-26
80M 16-392-1226
80M 20-392-1526
80M 24-412-1926
100M 835-217-22
100M 1035-217-22
100M 1235-217-22
100M 16-412-1222
100M 20-412-1522
100M 24-432-1922
120M 20-432-1520
120M 24-462-1920

Selezione e configurazione articolo

Apri configuratore 3D
Diametro base d1
Filettatura d2
Lunghezza l1 (S/SK)
Lunghezza l1 (T/TK)
Tipo (piastra base)

Versioni dei perni filettati




Parte selezionata (Come ordinare)

Totale (netto)
21,10 CHF
più IVA 1,71 CHF
lordo 22,81 CHF
Disponibile entro 2-5 giorni
Peso: 0,121 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
