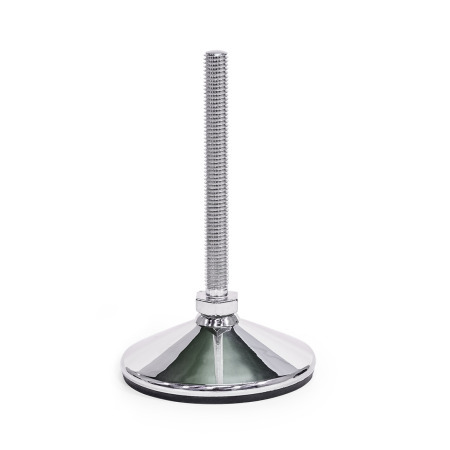

Stellfüße GN 18

Spindelvariante: S - ohne Mutter, Außensechskant unten

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

korrosionsbeständig
passgenau
umweltfreundlich

Alle Edelstahl-Produkte anzeigen

FDA konform

Normblatt GN 18 Diese Seite drucken Belastbarkeit von Stellfüßen GN 17 / GN 18 Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Stellfüße GN 18 sind für den Einsatz in besonders aggressiven Umgebungen geeignet.

Die Ablaufschräge und die hohe Oberflächengüte des Fußtellers erleichtern die Reinigung und wirkt möglichen Ablagerungen entgegen. Die FDA-konforme und aufvulkanisierte Gummiauflage dichtet den Teller zur Aufstellfläche ab und macht den Einsatz der Füße z. B. im Lebensmittelbereich oder in der pharmazeutischen Industrie möglich.

Die Gelenkfüße werden montiert geliefert und sind nicht demontierbar.

Ausführung

Fußteller
Edelstahl 1.4404 (A4)

Verstellspindel
Edelstahl 1.4404 (A4)

Sechskantmutter ISO 4032
Edelstahl 1.4401 (A4)

Gummiauflage
Acrylnitril-Butadien-Kautschuk (NBR)

schwarz
FDA-konform
Härte 85±5 Shore A
aufvulkanisiert

RoHS

Auf Anfrage

Gummiauflage in anderen Farben

d₁	d₂	l₁ Ausführung S / SK	Ausführung T / TK

60	M 8	40	50	63	-	-	-	-	-	-	-
60	M 10	50	60	80	100	-	-	-	-	-	-
60	M 12	60	80	100	125	-	-	-	-	-	-
60	M 16	-	-	-	-	75	100	125	150	200	250
80	M 8	40	50	63	-	-	-	-	-	-	-
80	M 10	50	60	80	100	-	-	-	-	-	-
80	M 12	60	80	100	125	-	-	-	-	-	-
80	M 16	-	-	-	-	75	100	125	150	200	250
80	M 20	-	-	-	-	75	100	125	150	200	250
80	M 24	-	-	-	-	100	125	150	200	300	-
100	M 8	40	50	63	-	-	-	-	-	-	-
100	M 10	50	60	80	100	-	-	-	-	-	-
100	M 12	60	80	100	125	-	-	-	-	-	-
100	M 16	-	-	-	-	75	100	125	150	200	250
100	M 20	-	-	-	-	75	100	125	150	200	250
100	M 24	-	-	-	-	100	125	150	200	300	-
120	M 20	-	-	-	-	75	100	125	150	200	250
120	M 24	-	-	-	-	100	125	150	200	300	-

d₁	d₂	h₁	h₂	s	sw₁	sw₂	w in °

60	M 8	31	-	2	17	-	32
60	M 10	31	-	2	17	-	32
60	M 12	31	-	2	17	-	32
60	M 16	-	37	2	-	12	32
80	M 8	33	-	2	17	-	26
80	M 10	33	-	2	17	-	26
80	M 12	33	-	2	17	-	26
80	M 16	-	39	2	-	12	26
80	M 20	-	39	2	-	15	26
80	M 24	-	41	2	-	19	26
100	M 8	35	-	2	17	-	22
100	M 10	35	-	2	17	-	22
100	M 12	35	-	2	17	-	22
100	M 16	-	41	2	-	12	22
100	M 20	-	41	2	-	15	22
100	M 24	-	43	2	-	19	22
120	M 20	-	43	2	-	15	20
120	M 24	-	46	2	-	19	20

d₁

d₂

h₁

h₂

sw₁

sw₂

w in °

M 8

M 10

M 12

M 16

M 8

M 10

M 12

M 16

M 20

M 24

100

M 8

100

M 10

100

M 12

100

M 16

100

M 20

100

M 24

120

M 20

120

M 24

GN 18 Stellfüße Edelstahl, FDA-konform

Produktfamilie Edelstahl

FDA konform

Produktbeschreibung

Ausführung

Auf Anfrage

Artikelvarianten / Tabelle

Form (Fußteller)

Spindelvariante

Artikelauswahl und -konfiguration

Ausgewählter Artikel (Bestellbeispiel)

CAD-Daten

CAD-Daten

Anmeldung

Quick-Login

Ihr Produkt nicht gefunden?

S	ohne Mutter, Außensechskant unten
SK	mit Mutter, Außensechskant unten
T	ohne Mutter, Schlüsselfläche unten
TK	mit Mutter, Schlüsselfläche unten
