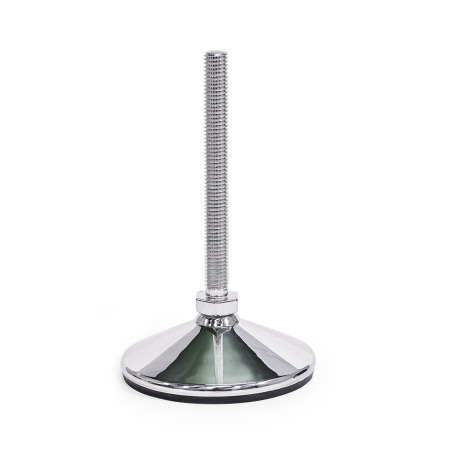

GN 18 Pieds de machine Inox, conforme aux normes de la FDA


GN 18 Pieds de machine, inox AISI 316L, conformes aux normes de la FDA De type goujon fileté: S - sans écrou hexagonal externe en bas
De type goujon fileté: S - sans écrou hexagonal externe en bas
GN 18 Pieds de machine, inox AISI 316L, conformes aux normes de la FDA De type goujon fileté: S - sans écrou hexagonal externe en bas GN 18 Pieds de machine, inox AISI 316L, conformes aux normes de la FDA De type goujon fileté: SK - avec écrou externe hexagonal externe en bas GN 18 Pieds de machine, inox AISI 316L, conformes aux normes de la FDA De type goujon fileté: T - sans écrou, clé plate en bas GN 18 Pieds de machine, inox AISI 316L, conformes aux normes de la FDA De type goujon fileté: TK - avec écrou, clé plate en bas
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
FDA

Homologación FDA

Description du produit

Information

Les pieds de machine GN 18 sont particulièrement adaptés aux environnements agressifs.

Favorisant l'écoulement des liquides, les plans inclinés et la finition de haute qualité de la plaque de base simplifient le nettoyage et empêchent l'accumulation de poussières ou de saletés. Conforme aux normes de la FDA, la sous-couche en caoutchouc vulcanisé assure l'étanchéité de la base par rapport à la surface portante. Ces pieds peuvent donc être utilisés dans des environnements de transformation alimentaire ou dans le secteur pharmaceutique, par exemple.

Les pieds de machine sont livrés assemblés et ne peuvent pas être démontés.

Spécifications

Plaque de base
Inox AISI 316L


Goujon fileté
Inox AISI 316L


Écrou à 6 pans ISO 4032
Inox AISI 316


Tampon en caoutchouc
Caoutchouc acrylonitrile butadiène (NBR)

  • Noir
  • Conforme aux normes de la FDA
  • Dureté 85±5 Shore A
  • Vulcanisé

RoHS

Sur demande

Tampon en caoutchouc disponible en plusieurs couleurs

Schéma technique

3D
Masquer schéma technique
GN 18 Pieds de machine, inox AISI 316L, conformes aux normes de la FDA schéma

Options d'article/Tableau

Type (Plaque de base)

C3poli, caoutchouc vulcanisé, noir

De type goujon fileté

Ssans écrou hexagonal externe en bas
SKavec écrou externe hexagonal externe en bas
Tsans écrou, clé plate en bas
TKavec écrou, clé plate en bas
Afficher/Masquer colonnes
d1d2l1
Version
S / SK

Version
T / TK
60M 8405063-------
60M 10506080100------
60M 126080100125------
60M 16----75100125150200250
80M 8405063-------
80M 10506080100------
80M 126080100125------
80M 16----75100125150200250
80M 20----75100125150200250
80M 24----100125150200300-
100M 8405063-------
100M 10506080100------
100M 126080100125------
100M 16----75100125150200250
100M 20----75100125150200250
100M 24----100125150200300-
120M 20----75100125150200250
120M 24----100125150200300-
Afficher/Masquer colonnes
d1d2h1h2sA/F1A/F2w en °
60M 831-217-32
60M 1031-217-32
60M 1231-217-32
60M 16-372-1232
80M 833-217-26
80M 1033-217-26
80M 1233-217-26
80M 16-392-1226
80M 20-392-1526
80M 24-412-1926
100M 835-217-22
100M 1035-217-22
100M 1235-217-22
100M 16-412-1222
100M 20-412-1522
100M 24-432-1922
120M 20-432-1520
120M 24-462-1920

Configuration et prix

Ouvrir le configurateur 3D
Diamètre du socle d1
Filetage d2
Longueur l1 (S/SK)
Longueur l1 (T/TK)
Type (Plaque de base)

De type goujon fileté




Pièce sélectionnée (Comment commander)

Total (net)
21,10 CHF
plus TVA 1,71 CHF
brute 22,81 CHF
Disponible dans les 2-5 jours
Poids: 0,121 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
