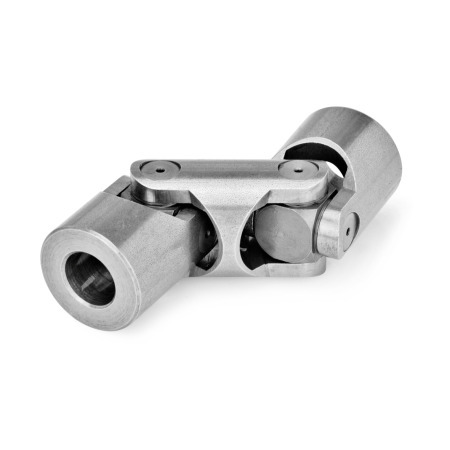

DIN 808 Joints de cardan avec roulement à friction simple ou double

Code d'alésage: B - sans rainure de clavette
Type: D - Double articulation

Fiche standard DIN 808 Imprimer cette page Tolérances ISO fondamentales

Description du produit

La vitesse de rotation admissible des joints universels avec roulement à friction DIN 808 dépend dans une large mesure du type d'application, notamment de la charge, de la durée, de la disposition angulaire et de la lubrification. Pour les vitesses supérieures à 1000 tr/min, il convient d'utiliser des joints de cardan avec roulement à aiguilles.

Pour une utilisation continue, une lubrification généreuse est essentielle. Pour ce faire, il suffit de monter le joint avec un soufflet GN 808.1 rempli de graisse.

Spécifications

Acier
blanc

Zones de roulement de joints/goupilles /
manchons de roulement
cémenté

RoHS

Sur demande

avec alésages différents ou inégaux

DIN 808 Joints de cardan avec roulement à friction schéma

Masquer schéma technique

Options d'article/Tableau

Code d'alésage

B	sans rainure de clavette
K	avec rainure de clavette
V*	avec carré

Type

E	Simple articulation
D	Double articulation

Type d'entrepôt

G	avec palier lisse

Afficher/Masquer colonnes

d₁	d₂ H7 Alésage	s H 10 Carré V	l₁ Type EG	l₂ Type DG	l₃	l₄	t +1 longueur de montage longueur de l'arbre

10	5	V 5	40	-	20	-	13
13	6	V 6	40	63	23	18	13
16	6	V 6*	34	56	17	22	8
16	8	V 8*	40	62	20	22	11
16	10	V 8*	52	74	26	22	14
22	10	V 10*	48	74	24	26	12
22	12	V 10*	62	88	31	26	18
25	12	V 12*	56	86	28	30	13
25	16	V 12*	74	104	37	30	21
28	14	V 14*	60	96	30	36	13
32	16	V 16*	68	105	34	37	16
32	20	V 16*	86	124	43	38	24
36	18	V 18*	74	114	37	40	17
42	20	V 20*	82	128	41	46	18
42	25	V 20*	108	156	54	48	31
45	22	V 22*	95	145	47.5	50	22
50	25	V 25*	108	163	54	55	26
50	30	V 25*	132	188	66	56	38
58	30	V 30*	122	190	61	68	29
58	32	V 30*	130	198	65	68	33
70*	35	-	140	212	70	72	35
70	40	-	166	238	83	72	47
80	40	-	160	245	80	85	39
95	40	-	190	245	80	85	39

* non disponible en stock, nécessite une quantité commandée minimale

Configuration et prix

Trous traversants GN 110.1 (commande spéciale)

Afficher/Masquer colonnes

d₁ H7 s H11	d₁ H7 s H11	d₂ H11 K / B	d₂ H11 B	d₃	Longueur l K / V	Longueur l B

6	-	2	2	M 3	4	4
8	-	3	3	M 5	5.5	5.5
10	-	3	4	M 5	5.5	6
12	14	4	5	M 6	6.5	7
16	18	5	6	M 6	8	9
20	-	5	8	M 6	8	10
22	-	6	8	M 6	10	10
25	-	6	10	M 8	10	14
30	32	6	12	M 8	14	16
35	-	6	12	M 8	16	16

Sur les arbres à cardan et les arbres universels, les trous traversants permettent de créer des liaisons arbre-moyeu à l'aide d'une goupille ou d'une vis de poussée. Pour les trous d'alésage avec rainure ou carré de clavette, ils servent à sécuriser la position axiale du joint de cardan et de l'arbre. L'alésage de goupille d₂ avec tolérance H11 est destiné à être utilisé avec des goupilles à ressort hélicoïdales.
La position des trous traversants/du trou fileté par rapport à la rainure de clavette du moyeu/du carré ou des joints de cardan est indiquée dans l'aperçu.
Si l'un des côtés du joint est livré sans trous traversants/filetés, cela est indiqué par QX à l'emplacement approprié du numéro d'article.

Le trou traversant GN 110.1 doit être commandé en tant qu'article séparé à l'étape 1 du panier sous note.
Pour commander : Joints de cardan DIN 808-16-B6-56-DG avec trou traversant GN 110.1-QX-GE

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

42,50 CHF

plus TVA 3,44 CHF
brute 45,94 CHF

#artikelLagerbestandAnfrageUsa

Poids: 0,030 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF

Quantité
