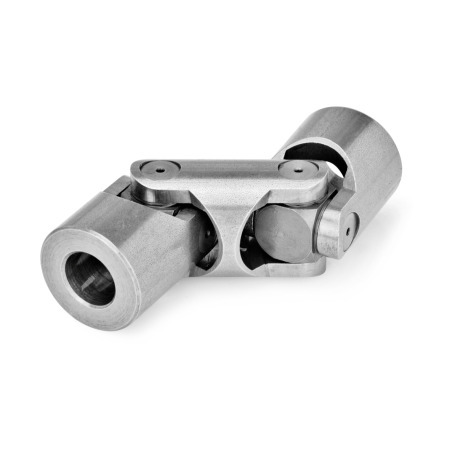

DIN 808 Giunti cardanici con cuscinetto a frizione Singoli o doppi

Codice foro alesato: B - Senza sede per chiavetta
Tipo: D - Giunto doppio

Scheda Tecnica DIN 808 Stampa questa pagina Tolleranze fondamentali ISO

Descrizione del prodotto

Il numero di giri ammissibile dei giunti cardanici con cuscinetti a frizione DIN 808 dipende in larga misura dal tipo di applicazione, come il carico, la durata, l’angolazione e la lubrificazione. Per velocità superiori a 1000 giri/min. è necessario utilizzare giunti cardanici con cuscinetti a rullini.

In caso di impiego continuativo è indispensabile garantire una lubrificazione sufficiente. A tal fine, il giunto deve essere dotato di una guaina protettiva GN 808.1 riempita di grasso.

Specifiche

Acciaio
Liscio
Aree di supporto del giunto / perni /
bussole dei cuscinetti
temprate

RoHS

Su richiesta

Con fori diversi o non uguali

DIN 808 Giunti cardanici con cuscinetto a frizione disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Codice foro alesato

B	Senza sede per chiavetta
K	Con sede per chiavetta
V*	Con quadro

Tipo

E	Giunto singolo
D	Giunto doppio

Lagerart

G	con cuscinetto radente

Mostra / Nascondi colonne

d₁	d₂ H7 Foro alesato	s H 10 Quadro	l₁ Tipo EG	l₂ Tipo DG	l₃	l₄	t +1 lunghezza max. di montaggio dell'albero

10	5	V 5	40	-	20	-	13
13	6	V 6	40	63	23	18	13
16	6	V 6*	34	56	17	22	8
16	8	V 8*	40	62	20	22	11
16	10	V 8*	52	74	26	22	14
22	10	V 10*	48	74	24	26	12
22	12	V 10*	62	88	31	26	18
25	12	V 12*	56	86	28	30	13
25	16	V 12*	74	104	37	30	21
28	14	V 14*	60	96	30	36	13
32	16	V 16*	68	105	34	37	16
32	20	V 16*	86	124	43	38	24
36	18	V 18*	74	114	37	40	17
42	20	V 20*	82	128	41	46	18
42	25	V 20*	108	156	54	48	31
45	22	V 22*	95	145	47.5	50	22
50	25	V 25*	108	163	54	55	26
50	30	V 25*	132	188	66	56	38
58	30	V 30*	122	190	61	68	29
58	32	V 30*	130	198	65	68	33
70*	35	-	140	212	70	72	35
70	40	-	166	238	83	72	47
80	40	-	160	245	80	85	39
95	40	-	190	245	80	85	39

* non disponibili a magazzino, è necessario un quantitativo d'ordine minimo

Selezione e configurazione articolo

GN 110.1 fori trasversali (ordine speciale)

Mostra / Nascondi colonne

d₁ H7 s H11	d₁ H7 s H11	d₂ H11 K / B	d₂ x₄ B	d₃	Lunghezza l K / V	Lunghezza l B

6	-	2	2	M 3	4	4
8	-	3	3	M 5	5.5	5.5
10	-	3	4	M 5	5.5	6
12	14	4	5	M 6	6.5	7
16	18	5	6	M 6	8	9
20	-	5	8	M 6	8	10
22	-	6	8	M 6	10	10
25	-	6	10	M 8	10	14
30	32	6	12	M 8	14	16
35	-	6	12	M 8	16	16

I fori trasversali nei giunti e negli alberi cardanici sono adatti a realizzare collegamenti albero-mozzo con un perno o una vite di spinta. I fori con cava per chiavetta o quadro servono a fissare la posizione assiale del giunto e dell'albero cardanico. Il foro d₂ con tolleranza H11 è destinato ai perni con molla elicoidale.
La posizione dei fori trasversali / del foro filettato rispetto alla cava per chiavetta del mozzo / del quadro o dei giunti cardanici è indicata nella panoramica.
Per ordinare uno dei lati del giunto ** senza fori trasversali / fori filettati, indicare QX** nella posizione desiderata del codice articolo.

Il foro trasversale GN 110.1 deve essere ordinato come articolo separato alla fase 1 del carrello sotto la nota.
Come ordinare: Giunti cardanici DIN 808-16-B6-56-DG con foro trasversale GN 110.1-QX-GE
