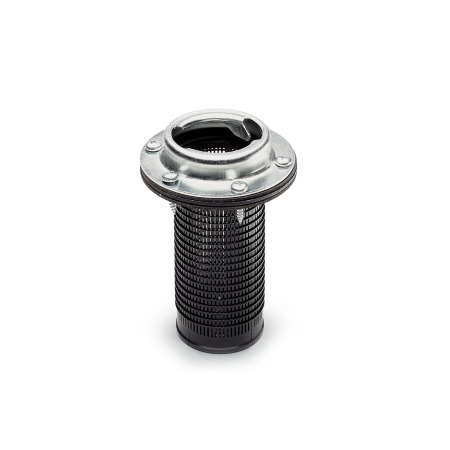

GN 664 Crépine de remplissage pour installation verticale

ELESA original design
code: FRB+C

Fiche standard GN 664 Imprimer cette page Dimensions de montage (modèle de trou) GN 664 Caractéristiques du plastique

Description du produit

Les crépines de remplissage GN 664 sont disponibles avec bride de montage pour la connexion fileté ou baïonnette (BA). Les crépines de remplissage empêchent l'entrée d'impuretés grossières lors du remplissage.

Six vis en tôle métallique auto-taraudées sont incluses.

Spécifications

Bride filetée
Plastique

renforcé de fibre de verre
noir mat

Crépine de remplissage
Plastique
Technopolymère (Polypropylène PP)

renforcé de fibre de verre
noir mat
résistant aux températures jusqu'à 90 °C

Bride pour baïonnette de fixation
Acier zingué, passivé bleu

Anneau d'étanchéité en liège
imprégné de caoutchouc

RoHS

Sur demande

Bride de montage sans crépine de remplissage

GN 664 Crépine de remplissage pour installation verticale schéma

Masquer schéma technique

Options d'article/Tableau

Afficher/Masquer colonnes

d₁ Filetage	d₂ Baïonnette BA	l₁	d₃	d₄	d₅	d₆	l₂	l₃	l₄	l₅

G 1 1/4	-	94	83	56	-	49	23	9	-	-
-	BA 39	94	83	-	58	49	-	-	20	7

1) Les bouchons à échappement doivent être commandés séparément.

Configuration et prix

Baïonnette d₂

BA 39

Filetage d₁

G 1 1/4

Longueur du tamisl₁

Dimensions de montage (modèle de trou)

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

21,40 CHF

plus TVA 1,73 CHF
brute 23,13 CHF

En stock

ELESA Code: 9201

Description: FRB+C FLANGIA-BAIO+CEST.FTR.

Poids: 0,131 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF

Quantité
