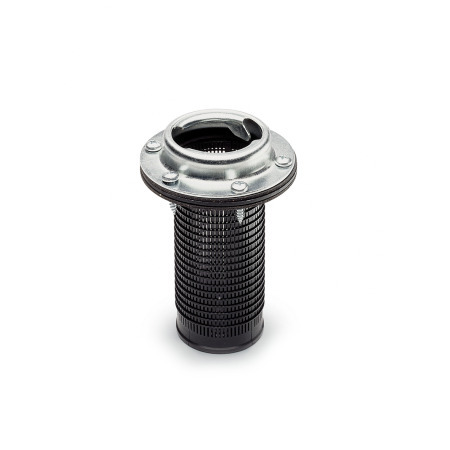

GN 664 Einfüllsiebe für senkrechten Einbau

ELESA original design
code: FRB+C

Normblatt GN 664 Diese Seite drucken Anbaumaße (Bohrbild) GN 664 Kunststoff-Eigenschaften

Produktbeschreibung

Einfüllsiebe GN 664 haben einen Montageflansch für die Gewinde- oder Bajonettbefestigung (BA) des Belüftungsdeckels. Das Sieb dient der Rückhaltung von Grobschmutz während des Einfüllvorganges.

Die sechs selbstschneidenden Blechschrauben gehören zum Lieferumfang.

Ausführung

Gewindeflansch
Kunststoff (Polyamid PA)

glasfaserverstärkt
schwarz, matt

Einfüllsieb
Kunststoff
Thermoplast (Polypropylen PP)

glasfaserverstärkt
temperaturbeständig bis 90 °C
schwarz, matt

Flansch für Bajonettbefestigung
Stahl, verzinkt, blau passiviert

Dichtung Kork
mit Gummi imprägniert

RoHS

Auf Anfrage

Montageflansch ohne Einfüllsieb

GN 664 Einfüllsiebe für senkrechten Einbau Skizze

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Spalten ein-/ausblenden

d₁ Gewinde	d₂ Bajonett BA	l₁	d₃	d₄	d₅	d₆	l₂	l₃	l₄	l₅

G 1 1/4	-	94	83	56	-	49	23	9	-	-
-	BA 39	94	83	-	58	49	-	-	20	7

1) Belüftungsdeckel sind getrennt zu bestellen.

Artikelauswahl und -konfiguration

Gewinde d₂

BA 39

Gewinde d₁

G 1 1/4

Sieblänge l₁

Anbaumaße (Bohrbild)

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

21,40 CHF

zzgl. ges. Mehrwertsteuer 1,73 CHF
brutto 23,13 CHF

Sofort lieferbar

ELESA Code: 9201

Beschreibung: FRB+C FLANGIA-BAIO+CEST.FTR.

Gewicht: 0,131 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
