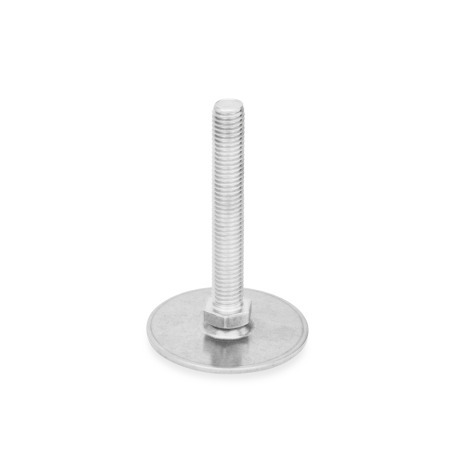

Pieds de machine GN 44

Type (base): D0 - sans sous-couche en caoutchouc
Version (vis): S - sans écrou hexagonal externe en bas

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard GN 44 Imprimer cette page Capacité de charge des pieds de machine GN 41/GN 43/GN 44/GN 45 Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les pieds de machine GN 44 sont destinés à des environnements agressifs. Le grand choix de combinaisons de plaques de base et des versions de broche réglable permettent d'utiliser ces pieds tous toutes situations.

La plaque de base avec sous-couche en caoutchouc protège les surfaces sensibles et réduit le glissement latéral. Le type B0 peut également être fixé à la surface de montage avec deux trous.

Les pieds de machine sont livrés entièrement assemblés et ne sont pas amovibles.

Spécifications

Plaque de base
Inox AISI 316L
blanc, rectifié

Tige filetée
Inox AISI 316L

Écrou à 6 pans ISO 4032
Inox

Capuchon en caoutchouc

clipsé
noir, TPE (Santoprene^®)
≈ 80 Shore A

Sous-couche en caoutchouc

vulcanisé
noir, NBR (Perbunan^®)
70 ±5 Shore A

RoHS

D0	sans sous-couche en caoutchouc
B0	sans sous-couche en caoutchouc, avec 2 trous de fixation
D1	avec sous-couche en caoutchouc, clipsé, noir
D3	avec sous-couche en caoutchouc, vulcanisé, noir

S	sans écrou hexagonal externe en bas
SK	avec écrou externe hexagonal externe en bas
T	sans écrou, clé plate en bas
TK	avec écrou, clé plate en bas

d₁	d₂	l₁ Version S/SK				Version T/TK						d₃	h₁	h₃	h₄	h₆	m	s	A/F₁	A/F₂

40	M 8	40	50	63	-	-	-	-	-	-	-	5.4	2	11	-	3.5	30	1.5	17	-
40	M 10	50	60	80	100	-	-	-	-	-	-	5.4	2	11	-	3.5	30	1.5	17	-
40	M 12	60	80	100	125	-	-	-	-	-	-	5.4	2	11	-	3.5	30	1.5	17	-
40*	M 16	-	-	-	-	75	100	125	150	200	250	5.4	2	-	17	3.5	30	1.5	-	12
50	M 8	40	50	63	-	-	-	-	-	-	-	6.6	2.5	11	-	4	38	2	17	-
50	M 10	50	60	80	100	-	-	-	-	-	-	6.6	2.5	11	-	4	38	2	17	-
50	M 12	60	80	100	125	-	-	-	-	-	-	6.6	2.5	11	-	4	38	2	17	-
50	M 16	-	-	-	-	75	100	125	150	200	250	6.6	2.5	-	17	4	38	2	-	12
60	M 8	40	50	63	-	-	-	-	-	-	-	6.6	2.5	11	-	4.5	48	2	17	-
60	M 10	50	60	80	100	-	-	-	-	-	-	6.6	2.5	11	-	4.5	48	2	17	-
60	M 12	60	80	100	125	-	-	-	-	-	-	6.6	2.5	11	-	4.5	48	2	17	-
60	M 16	-	-	-	-	75	100	125	150	200	250	6.6	2.5	-	17	4.5	48	2	-	12
80	M 8	40	50	63	-	-	-	-	-	-	-	8.5	3	12	-	5	64	2	17	-
80	M 10	50	60	80	100	-	-	-	-	-	-	8.5	3	12	-	5	64	2	17	-
80	M 12	60	80	100	125	-	-	-	-	-	-	8.5	3	12	-	5	64	2	17	-
80	M 16	-	-	-	-	75	100	125	150	200	250	8.5	3	-	18	5	64	2	-	12
80	M 20	-	-	-	-	75	100	125	150	200	250	8.5	3	-	19	5	64	2	-	15
80	M 24	-	-	-	-	100	125	150	200	300	-	8.5	3	-	22	5	64	2	-	19

d₁	d₂	Capacité de charge in kN Version S / SK	Capacité de charge in kN Version T / TK

40	M 8	8	-
40	M 10	12	-
40	M 12	12	-
40	M 16	-	12
50	M 8	8	-
50	M 10	14	-
50	M 12	14	-
50	M 16	-	14
60	M 8	8	-
60	M 10	14	-
60	M 12	16	-
60	M 16	-	16
80	M 8	8	-
80	M 10	14	-
80	M 12	20	-
80	M 16	-	20
80	M 20	-	20
80	M 24	-	22
