Pieds de machine GN 21

d₁	d₂	l₁ Version S/SK	Version T/TK et U/UK	l₂ Version V/VK	l₃ ≈ Version W	l₇ Version X	h₁	h₂

80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	34	8.5	2
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	37	8.5	2
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	8.5	2
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	118	143	168	193	46	8.5	2
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	143	168	193	243	54	8.5	2
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	168	218	268	-	-	8.5	2
100	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	35	9	3
100	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38	9	3
100	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	41	9	3
100	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	119	144	169	194	47	9	3
100	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	144	169	194	244	55	9	3
100	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	169	219	269	-	-	9	3
120	M 20	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-	59	12	3.5
120	M 24	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	12	3.5
120	M 30	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	12	3.5

d₁	d₂	d₃	h₃	h₄	h₅	l₄	l₅	l₆	A/F1	A/F2	A/F3	A/F4	A/F5	A/F6	A/F7	t

80	M 8	-	19.5	-	-	-	-	-	17	-	-	-	-	-	14	8
80	M 10	-	19.5	-	-	-	-	-	17	-	-	-	-	-	14	10
80	M 12	-	19.5	-	-	-	-	-	17	-	-	-	-	-	17	12
80	M 16	24	-	25.5	21.5	45	45	29	-	12	8	10	12	20	22	16
80	M 20	30	-	27	23	56	56	36	-	15	10	13	16	24	27	20
80	M 24	35	-	30.5	26	67	67	42	-	19	12	17	20	30	-	-
100	M 8	-	20.5	-	-	-	-	-	17	-	-	-	-	-	14	8
100	M 10	-	20.5	-	-	-	-	-	17	-	-	-	-	-	14	10
100	M 12	-	20.5	-	-	-	-	-	17	-	-	-	-	-	17	12
100	M 16	24	-	26.5	22.5	45	45	32	-	12	8	10	12	20	22	16
100	M 20	30	-	28	24	56	56	40	-	15	10	13	16	24	27	20
100	M 24	35	-	31.5	27	67	67	48	-	19	12	17	20	30	-	-
120	M 20	-	-	32	-	-	-	-	-	15	10	-	-	-	27	20
120	M 24	-	-	35.5	-	-	-	-	-	19	12	-	-	-	-	-
120	M 30	-	-	39.5	-	-	-	-	-	24	12	-	-	-	-	-

d₁	d₂	Capacité de charge in kN Version S / SK	Version T / TK Version U / UK	Version V / VK	Version W	Version X

80	M 8	6	-	-	-	17
80	M 10	11	-	-	-	17
80	M 12	16	-	-	-	17
80	M 16	-	17	21	25	17
80	M 20	-	28	35	35	28
80	M 24	-	46	52	52	-
100	M 8	6	-	-	-	17
100	M 10	11	-	-	-	17
100	M 12	16	-	-	-	17
100	M 16	-	17	21	25	17
100	M 20	-	28	35	35	28
100	M 24	-	46	52	52	-
120	M 20	-	28	-	-	28
120	M 24	-	46	-	-	-
120	M 30	-	43	-	-	-

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

50,65 CHF

plus TVA 4,10 CHF
brute 54,75 CHF

En stock

Poids: 0,324 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF

Quantité

Données CAO

Autres formats de données

Enregistrer comme favori

D0	finement tourné, sans sous-couche en caoutchouc
D1	finement tourné, avec sous-couche en caoutchouc, noir

S	sans écrou hexagonal externe en bas
SK	avec écrou externe hexagonal externe en bas
T	sans écrou, clé plate en bas
TK	avec écrou, clé plate en bas
U	sans écrou, douille hexagonale en haut, clé plate en bas
UK	avec écrou, douille hexagonale en haut, clé plate en bas
V	sans écrou, hexagone externe en haut, clé plate en bas
VK	avec écrou, hexagone externe en haut, clé plate en bas
W	avec manchon réglable, filetage couvert, clé plate en bas
X	hexagone externe, filetage femelle

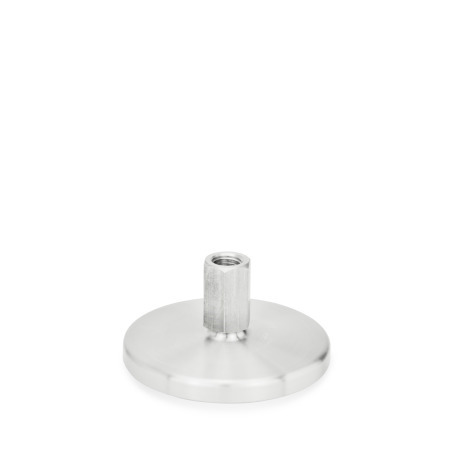

GN 21 Pieds de machine Inox, avec socle tourné, sans alésages de montage
