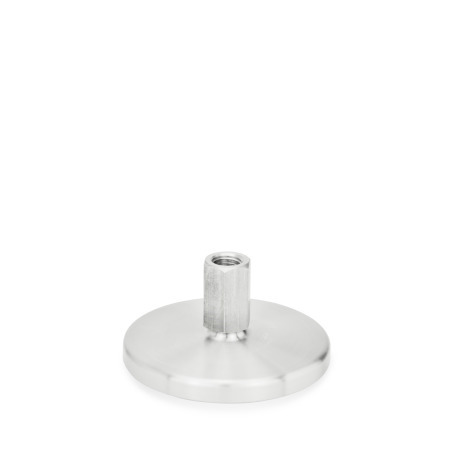

GN 21 Piedini di livellamento Acciaio INOX, con piastra di base tornita, senza fori di montaggio

GN 21 Piedini di livellamento, acciaio INOX Tipo (pedana): D0 - Finitura tornita, senza fondo in gomma
Versione della vite: X - Esagono esterno con filettatura interna

Tipo (pedana): D0 - Finitura tornita, senza fondo in gomma
Versione della vite: X - Esagono esterno con filettatura interna

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

resistenti alla corrosione
adattamento preciso
rispettose dell'ambiente

Mostra tutti i prodotti in acciaio INOX

Scheda Tecnica GN 21 Stampa questa pagina Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I piedini di livellamento GN 21 vengono consegnati montati e non possono essere rimossi.

Specifiche

Piastra base
Acciaio INOX AISI 304

Stelo filettato
Acciaio INOX AISI 303

Dado esagonale ISO 4032
Acciaio INOX AISI 304

Fondo in gomma, intarsiato
NBR (Perbunan®), 70 Shore A

RoHS

GN 21 Piedini di livellamento, acciaio INOX disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo (pedana)

D0	Finitura tornita, senza fondo in gomma
D1	Finitura tornita, con fondo in gomma, intarsiato, colore nero

Versione della vite

S	Senza dado, esagono esterno in basso
SK	Con dado, esagono esterno in basso
T	Senza dado, sede per chiave in basso
TK	Con dado, sede per chiave in basso
U	Senza dado, esagono interno in alto e sede per chiave in basso
UK	Con dado, esagono interno in alto e sede per chiave in basso
V	Senza dado, esagono esterno in alto e sede per chiave in basso
VK	Con dado, esagono esterno in alto e sede per chiave in basso
W	Con bussola regolabile, filettatura coperta e sede per chiave in basso
X	Esagono esterno con filettatura interna

Mostra / Nascondi colonne

d₁	d₂	l₁ Versione S / SK				Versione T / TK e U / UK						l₂ Versione V / VK				l₃ ≈ Versione W				l₇ Versione X	h₁	h₂

80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	34	8.5	2
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	37	8.5	2
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	8.5	2
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	118	143	168	193	46	8.5	2
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	143	168	193	243	54	8.5	2
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	168	218	268	-	-	8.5	2
100	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	35	9	3
100	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38	9	3
100	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	41	9	3
100	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	119	144	169	194	47	9	3
100	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	144	169	194	244	55	9	3
100	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	169	219	269	-	-	9	3
120	M 20	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-	59	12	3.5
120	M 24	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	12	3.5
120	M 30	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	12	3.5

Mostra / Nascondi colonne

d₁	d₂	d₃	h₃	h₄	h₅	l₄	l₅	l₆	A/F1	A/F2	A/F3	A/F4	A/F5	A/F6	A/F7	t

80	M 8	-	19.5	-	-	-	-	-	17	-	-	-	-	-	14	8
80	M 10	-	19.5	-	-	-	-	-	17	-	-	-	-	-	14	10
80	M 12	-	19.5	-	-	-	-	-	17	-	-	-	-	-	17	12
80	M 16	24	-	25.5	21.5	45	45	29	-	12	8	10	12	20	22	16
80	M 20	30	-	27	23	56	56	36	-	15	10	13	16	24	27	20
80	M 24	35	-	30.5	26	67	67	42	-	19	12	17	20	30	-	-
100	M 8	-	20.5	-	-	-	-	-	17	-	-	-	-	-	14	8
100	M 10	-	20.5	-	-	-	-	-	17	-	-	-	-	-	14	10
100	M 12	-	20.5	-	-	-	-	-	17	-	-	-	-	-	17	12
100	M 16	24	-	26.5	22.5	45	45	32	-	12	8	10	12	20	22	16
100	M 20	30	-	28	24	56	56	40	-	15	10	13	16	24	27	20
100	M 24	35	-	31.5	27	67	67	48	-	19	12	17	20	30	-	-
120	M 20	-	-	32	-	-	-	-	-	15	10	-	-	-	27	20
120	M 24	-	-	35.5	-	-	-	-	-	19	12	-	-	-	-	-
120	M 30	-	-	39.5	-	-	-	-	-	24	12	-	-	-	-	-

Mostra / Nascondi colonne

d₁	d₂	Carico statico in kN Versione S / SK	Versione T / TK Versione U / UK	Versione V / VK	Versione W	Versione X

80	M 8	6	-	-	-	17
80	M 10	11	-	-	-	17
80	M 12	16	-	-	-	17
80	M 16	-	17	21	25	17
80	M 20	-	28	35	35	28
80	M 24	-	46	52	52	-
100	M 8	6	-	-	-	17
100	M 10	11	-	-	-	17
100	M 12	16	-	-	-	17
100	M 16	-	17	21	25	17
100	M 20	-	28	35	35	28
100	M 24	-	46	52	52	-
120	M 20	-	28	-	-	28
120	M 24	-	46	-	-	-
120	M 30	-	43	-	-	-
