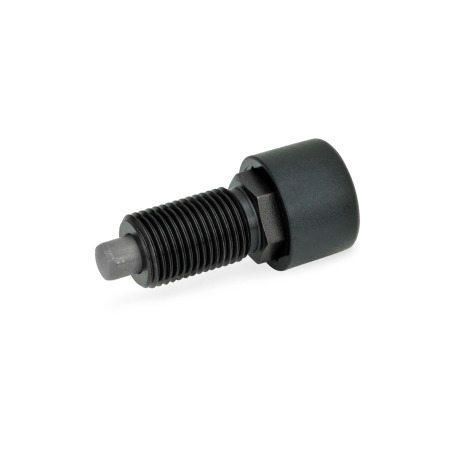

GN 514 Doigts d'indexage à clé avec mécanisme à courbe cardioïde (principe du stylo rétractable)


GN 514 Doigts d'indexage à clé, bouton en acier/plastique, avec mécanisme à courbe cardioïde Type: A - sans contre-écrou
Type: A - sans contre-écrou
GN 514 Doigts d'indexage à clé, bouton en acier/plastique, avec mécanisme à courbe cardioïde Type: A - sans contre-écrou GN 514 Doigts d'indexage à clé, bouton en acier/plastique, avec mécanisme à courbe cardioïde Type: AK - avec contre-écrou

Description du produit

Information

Les doigt d'indexage à clé GN 514 sont dotés d'un mécanisme à courbe cardioïde basé sur le principe du stylo rétractable. Leur fonctionnement est très ergonomique : il suffit d'appuyer de manière répétée sur le bouton. Leur principe de fonctionnement permet de les utiliser dans des conditions difficiles et, si nécessaire, de les protéger facilement de toute erreur de manipulation.

Il suffit tout d'abord d'appuyer sur le bouton pour amener la tige du piston en position saillante. Dans cette position, le mécanisme à courbe cardioïde s'enclenche automatiquement pour verrouiller la pièce. Il suffit d'appuyer à nouveau sur le bouton pour déverrouiller le mécanisme ; la tige du piston se rétracte automatiquement sous l'effet du ressort dès que le bouton est relâché. La tige du piston ne doit être soumise à aucune force axiale et doit se déplacer facilement.

Spécifications

Acier
noirci


Goupille de centrage
Acier, nitruré


Ressort
Acero inoxidable AISI 303


Bouton
Plastique (Polyamide PA)

  • noir mat
  • non amovible

RoHS

Schéma technique

3D
Masquer schéma technique
GN 514 Doigts d'indexage à clé, bouton en acier/plastique, avec mécanisme à courbe cardioïde schéma

Options d'article/Tableau

Type

Asans contre-écrou
AKavec contre-écrou
Afficher/Masquer colonnes
d1
Poussoir -0.02 / -0.05
Alésage H7
d2d3el1l2l3l4l5A/Fw1w2Charge du ressort en N ≈
initiale

finale
6M 12 x 1,5191563819.544.5913398.525
8M 16 x 1,5251984625.554.511173111844
