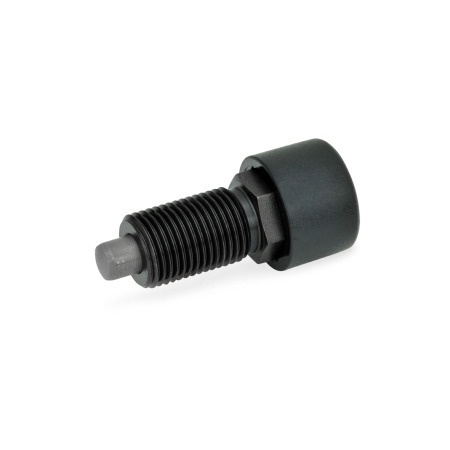

GN 514Pistoncini di posizionamento a molla con dispositivo di bloccocon meccanismo cardioide (principio della penna retrattile)
Tipo: A - Senza controdado
Fai clic sull'immagine di una variante per visualizzarla nell'area di visualizzazione principale del prodotto o utilizza i tasti scheda per navigare tra le varianti del prodotto
I pistoncini di posizionamento a molla con dispositivo di blocco GN 514 hanno un meccanismo cardioide basato sul principio della penna retrattile. Garantiscono un funzionamento estremamente ergonomico che richiede solo una pressione ripetuta della manopola. Grazie al loro principio di funzionamento sono adatti all'uso in condizioni difficili e, se necessario, si possono proteggere facilmente dall’azionamento improprio.
Il perno del puntale fuoriesce premendo la manopola. In questa posizione, il meccanismo cardioide si innesta automaticamente per bloccarlo. Una nuova pressione sulla manopola sblocca il meccanismo, e il perno del puntale si ritrae automaticamente per effetto della forza della molla una volta rilasciato il pulsante. Il perno del puntale non deve essere sottoposto a forze assiali e deve potersi spostare agevolmente.
Questa combinazione di filtri non produce alcun risultato.
Selezione e configurazione articolo
Descrizione del funzionamento
In posizione sporgente, il perno del puntale sporge di una distanza corrispondente a l1 ed è bloccato.
La manopola viene premuta per una distanza corrispondente a w1, sbloccando il perno del puntale.
Il perno del puntale rientra quindi per effetto della molla di compressione e viene mantenuto in posizione retratta.
La manopola viene premuta per una distanza corrispondente a w2 e, dopo il rilascio, si blocca nuovamente nella posizione sporgente.
Esempi di applicazione
Parte selezionata (Come ordinare)
Totale (netto)
20,75
CHF
più IVA 1,68 CHF lordo 22,43 CHF
In magazzino
Peso: 0,028 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso. Per informazioni sul peso contatta il nostro Ufficio Vendite. Telefono+41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine: da 200,00 CHF > 10 % di sconto da 300,00 CHF > 15 % di sconto da 600,00 CHF > 20 % di sconto da 1200,00 CHF > 25 % di sconto da 2500,00 CHF > 30 % di sconto I giunti sono calcolati al netto.
Supplemento per piccoli quantitativi: -> 10,00 CHF per valore della merce da 0,00 a 49,99 CHF
