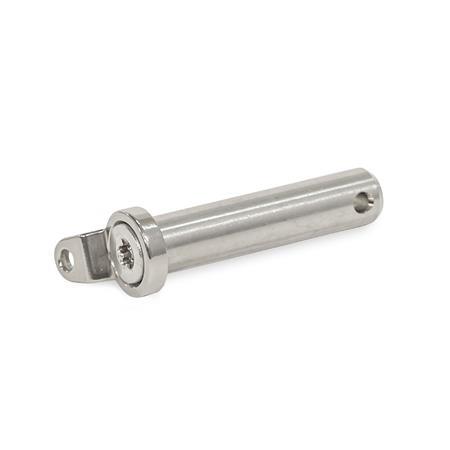

Axes d'assemblage GN 2342

Type: E - avec rondelle et œillet
N° d'identification: 2 - avec trou traversant pour goupille bêta GN 1024

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard GN 2342 Imprimer cette page Liste des types de goupilles de verrouillage Tolérances ISO fondamentales Capacité de charge des broches à billes/broches de centrage Caractéristiques de l'inox

Description du produit

Les axes d'assemblage GN 2342 se caractérisent par leur utilisation dans diverses applications.

Selon les besoins, trois types de rondelle au choix placent l'axe d'assemblage dans une position axiale dans son sens d'insertion. Avec la rondelle à œillet (Type E), l'axe d'assemblage et une goupille bêta GN 1024 correspondante peuvent être fixés pour éviter leur perte à l'aide d'un câble de retenue ou d'une chaînette. La rondelle à manille de montage (Type L) sert simultanément de protection contre la perte et de protection anti-rotation.

Les axes d'assemblage identifiés avec le n° 2 sont fixés et protégés contre leur perte via un trou à perçage transversal qui est aligné avec la goupille bêta GN 1024.

Les capacités de charge correspondant à la résistance au double cisaillement (force de rupture) sont indiquées dans l'annexe technique.

Spécifications

Axe d'assemblage
InoxNI AISI 304

Rondelle
Inox

Type B : tourné AISI 304
Type E : métal moulé par injection AISI 316 LHC
Type L : fritté AISI 316 LHC

Vis à tête fraisée

Inox AISI 304
non amovible, immobilisé à la Loctite

RoHS

Accessoire

Goupilles bêta GN 1024
Chaînettes GN 111
Chaînettes GN 111.5
Câbles de retenue GN 111.2
Câbles de retenue GN 111.2
Anneaux GN 111.3

d₁ h9	l₁						d₂	d₃	d₄	d₅	l₂	l₃	l₄	l₅	l₆	l₇	s₁	s₂	anneau approprié Ø pour type E			goupilles bêta appropriées pour identification n° 2

8	16	20	24	28	30	32	2.5	12	2.5	4.3	5.5	7	13.5	18	10	2	3	4	14	-	-	GN 1024-NI-2-D
8	35	40	45	50	55	60	2.5	12	2.5	4.3	5.5	7	13.5	18	10	2	3	4	14	-	-	GN 1024-NI-2-D
10	20	24	30	35	40	45	2.5	15	2.5	4.3	6	7	15	21	11	4	3	4	14	-	-	GN 1024-NI-2-E / ...-D
10	50	55	60	65	70	80	2.5	15	2.5	4.3	6	7	15	21	11	4	3	4	14	-	-	GN 1024-NI-2-E / ...-D
12	20	24	30	35	40	45	2.5	17	3	5.3	7	9	18.5	23	12	4	4	4.5	14	18	-	GN 1024-NI-2-E / ...-D
12	50	55	60	65	70	80	2.5	17	3	5.3	7	9	18.5	23	12	4	4	4.5	14	18	-	GN 1024-NI-2-E / ...-D
16	32	35	40	45	50	55	3.5	22	3	5.3	8	9	21	28	15	6	4	4.5	14	18	-	GN 1024-NI-3-E / ...-D
16	60	65	70	80	90	100	3.5	22	3	5.3	8	9	21	28	15	6	4	4.5	14	18	-	GN 1024-NI-3-E / ...-D
20	40	45	50	55	60	65	4.5	26	3.5	6.4	10.5	9	24	31	17	6	4	5	14	18	24	GN 1024-NI-4-E / ...-D
20	70	80	90	100	-	-	4.5	26	3.5	6.4	10.5	9	24	31	17	6	4	5	14	18	24	GN 1024-NI-4-E / ...-D
