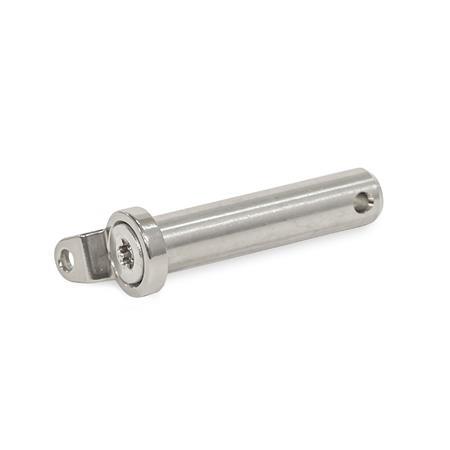

Bolzen GN 2342

Form: E - mit Ösenscheibe
Kennziffer: 2 - mit Querbohrung für Federstecker GN 1024

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

korrosionsbeständig
passgenau
umweltfreundlich

Alle Edelstahl-Produkte anzeigen

Normblatt GN 2342 Diese Seite drucken Zusammenstellung der Bauarten Bolzen mit Axialsicherung Anwendungsbeispiele ISO-Passungen Belastbarkeitshinweise Edelstahl-Eigenschaften

Produktbeschreibung

Bolzen GN 2342 zeichnen sich durch ihre vielfältigen Einsatzmöglichkeiten aus.

Je nach Anforderung kann zwischen 3 Scheibenformen gewählt werden, die den Bolzen in Einsteckrichtung axial positionieren. Mit der Ösenscheibe (Form E) können Bolzen und ein zugehöriger Federstecker GN 1024 mittels Halteseil oder Kugelkette gegen Verlust gesichert werden. Die Scheibe mit Befestigungslasche (Form L) stellt gleichzeitig eine Verlier- und Verdrehsicherung dar.

Bolzen gemäß Kennziffer 2 werden mittels Querbohrung, welche auf Federstecker GN 1024 abgestimmt sind, gegen Herausfallen gesichert.

Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.

Ausführung

Bolzen
EdelstahlNI 1.4301

Scheibe
Edelstahl

Form B: gedreht 1.4301
Form E: metallspritzgegossen 1.4404
Form L: gesintert 1.4404

Senkschraube

Edelstahl 1.4301
nicht demontierbar verklebt

RoHS

Zubehör

Federstecker GN 1024
Kugelketten GN 111
Kugelketten GN 111.5
Halteseile GN 111.2
Halteseile GN 111.2
Schlüsselringe GN 111.3

d₁ h9	l₁						d₂	d₃	d₄	d₅	l₂	l₃	l₄	l₅	l₆	l₇	s₁	s₂	passender Schlüsselring-Ø für Form E			passende Federstecker für Kennziffer 2

8	16	20	24	28	30	32	2.5	12	2.5	4.3	5.5	7	13.5	18	10	2	3	4	14	-	-	GN 1024-NI-2-D
8	35	40	45	50	55	60	2.5	12	2.5	4.3	5.5	7	13.5	18	10	2	3	4	14	-	-	GN 1024-NI-2-D
10	20	24	30	35	40	45	2.5	15	2.5	4.3	6	7	15	21	11	4	3	4	14	-	-	GN 1024-NI-2-E / ...-D
10	50	55	60	65	70	80	2.5	15	2.5	4.3	6	7	15	21	11	4	3	4	14	-	-	GN 1024-NI-2-E / ...-D
12	20	24	30	35	40	45	2.5	17	3	5.3	7	9	18.5	23	12	4	4	4.5	14	18	-	GN 1024-NI-2-E / ...-D
12	50	55	60	65	70	80	2.5	17	3	5.3	7	9	18.5	23	12	4	4	4.5	14	18	-	GN 1024-NI-2-E / ...-D
16	32	35	40	45	50	55	3.5	22	3	5.3	8	9	21	28	15	6	4	4.5	14	18	-	GN 1024-NI-3-E / ...-D
16	60	65	70	80	90	100	3.5	22	3	5.3	8	9	21	28	15	6	4	4.5	14	18	-	GN 1024-NI-3-E / ...-D
20	40	45	50	55	60	65	4.5	26	3.5	6.4	10.5	9	24	31	17	6	4	5	14	18	24	GN 1024-NI-4-E / ...-D
20	70	80	90	100	-	-	4.5	26	3.5	6.4	10.5	9	24	31	17	6	4	5	14	18	24	GN 1024-NI-4-E / ...-D
