Perni per montaggi GN 2342

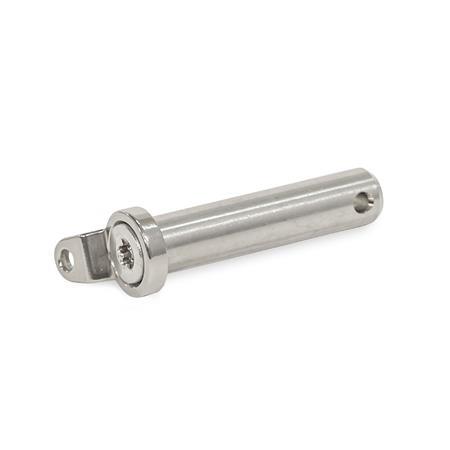

Tipo: E - Con rondella con occhiello
N° identificativo: 2 - Con foro trasversale per coppiglia a molla GN 1024

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

resistenti alla corrosione
adattamento preciso
rispettose dell'ambiente

Mostra tutti i prodotti in acciaio INOX

Scheda Tecnica GN 2342 Stampa questa pagina Elenco dei tipi di perni autobloccanti Tolleranze fondamentali ISO Capacità di carico dei perni autobloccanti a sfere / perni autobloccanti Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I perni per montaggi GN 2342 si possono impiegare per numerose applicazioni.

A seconda delle esigenze è possibile scegliere fra tre tipi di rondelle che collocano il perno in posizione assiale nella direzione di inserimento. Con la rondella con occhiello (tipo E), il perno e la relativa coppiglia a molla GN 1024 possono diventare imperdibili utilizzando un cavetto di ritegno o una catenella a sfere. La rondella con grillo di fissaggio (tipo L) svolge contemporaneamente la funzione di prevenire la perdita e la rotazione.

I perni con n° identificativo 2 hanno un foro trasversale allineato con la coppiglia a molla GN 1024 che consente di evitare la fuoriuscita accidentale.

Specifiche

Perno per montaggi
Acciaio inoxNI AISI 304

Rondella
Acciaio INOX

Tipo B: AISI 304 tornito
Tipo E: AISI 316 LHC stampato a iniezione in metallo
Tipo L: AISI 316 LHC sinterizzato

Vite a testa svasata DIN 7991
Acciaio INOX AISI 304

Vite a testa svasata DIN 7991

Acciaio INOX AISI 304
Non rimovibile, incollata

RoHS

Accessorio

Coppiglie a molla GN 1024
Catenelle a sfere GN 111
Catenelle a sfere GN 111.5
Cavetti di ritegno GN 111.2
Cavetti di ritegno GN 111.2
Anelli GN 111.3

d₁	l₁						d₂	d₃	d₄	d₅	l₂	l₃	l₄	l₅	l₆	l₇	s₁	s₂	Ø anello adeguato per tipo E			coppiglie a molla adeguate per n° identificativo 2

8	16	20	24	28	30	32	2.5	12	2.5	4.3	5.5	7	13.5	18	10	2	3	4	14	-	-	GN 1024-NI-2-D
8	35	40	45	50	55	60	2.5	12	2.5	4.3	5.5	7	13.5	18	10	2	3	4	14	-	-	GN 1024-NI-2-D
10	20	24	30	35	40	45	2.5	15	2.5	4.3	6	7	15	21	11	4	3	4	14	-	-	GN 1024-NI-2-E / ...-D
10	50	55	60	65	70	80	2.5	15	2.5	4.3	6	7	15	21	11	4	3	4	14	-	-	GN 1024-NI-2-E / ...-D
12	20	24	30	35	40	45	2.5	17	3	5.3	7	9	18.5	23	12	4	4	4.5	14	18	-	GN 1024-NI-2-E / ...-D
12	50	55	60	65	70	80	2.5	17	3	5.3	7	9	18.5	23	12	4	4	4.5	14	18	-	GN 1024-NI-2-E / ...-D
16	32	35	40	45	50	55	3.5	22	3	5.3	8	9	21	28	15	6	4	4.5	14	18	-	GN 1024-NI-3-E / ...-D
16	60	65	70	80	90	100	3.5	22	3	5.3	8	9	21	28	15	6	4	4.5	14	18	-	GN 1024-NI-3-E / ...-D
20	40	45	50	55	60	65	4.5	26	3.5	6.4	10.5	9	24	31	17	6	4	5	14	18	24	GN 1024-NI-4-E / ...-D
20	70	80	90	100	-	-	4.5	26	3.5	6.4	10.5	9	24	31	17	6	4	5	14	18	24	GN 1024-NI-4-E / ...-D

GN 2342 Perni per montaggi Acciaio INOX

Famiglia di prodotti acciaio INOX

Descrizione del prodotto

Specifiche

Accessorio

Opzioni articolo / Tabella

Tipo

N° identificativo

Selezione e configurazione articolo

Esempio di applicazione

Capacità di carico dei perni autobloccanti a sfere

Parte selezionata (Come ordinare)

Dati CAD

Dati CAD

Login

Accesso rapido

Hai trovato il prodotto?

Anche questo potrebbe interessarti...

B	Con rondella piana
E	Con rondella con occhiello
L	Con rondella con grillo di fissaggio (solo n° identificativo 1)

1	Senza foro trasversale
2	Con foro trasversale per coppiglia a molla GN 1024
