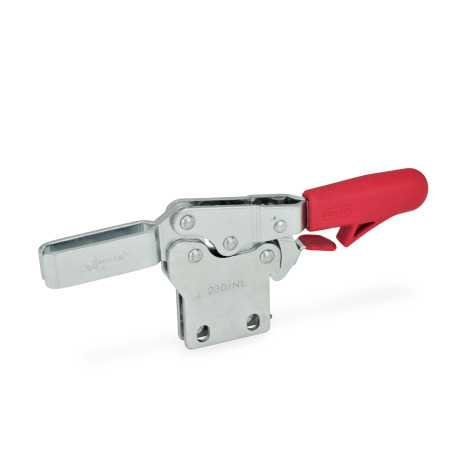

Les sauterelles GN 820.4 ont une fonction de sécurité permettant, lors de la fermeture, d'assurer un verrouillage sûr grâce à un crochet de sécurité à ressort. Empêche l'ouverture involontaire de la sauterelle à la suite de vibrations ou d'une tentative accidentelle de desserrage/d'ouverture de la sauterelle. Pour ouvrir et libérer la sauterelle, tirez la poignée vers le haut pour dégager le mécanisme du crochet de sécurité (opération à une main).
Elles fonctionnent selon le principe de la bascule : la manette et la barre de serrage se déplacent dans le sens opposé. Elles nécessitent moins d'espace pour l'action de serrage.
Dans la version à barre en U avec deux rondelles à brides (type NL), les sauterelles peuvent recevoir une vis de serrage spécifique à l'application. Une vis de serrage avec pointe en caoutchouc néoprène est également incluse pour le type NLC.
Les sauterelles de type PL peuvent être utilisées soit en soudant le fermoir qui peut ensuite recevoir un composant de fixation spécifique à l'application.
Spécifications
Acier
Acier cémenté C10
zingué, passivé bleu
Goupilles de roulement trempées
Rivets de roulement (à partir de la taille 355)
cémentée
Toutes les pièces mobiles
sont lubrifiées avec une graisse spéciale
Poignée
Plastique rouge de haute qualité résistant à l'huile
Vis de serrage GN 708.1, type A
Acier zingué
Embout en caoutchouc 85 Shore A
RoHS
Schéma technique
Masquer schéma technique
Options d'article/Tableau
Type
NL
Bras de serrage à fourche, avec deux rondelles à bride
NLC
Bras de serrage à fourche, avec deux rondelles à bride et une vis de serrage GN 708.1
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé. Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial ! Téléphone+41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
