GN 820.4 Schnellspanner Stahl, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß

Produktbild

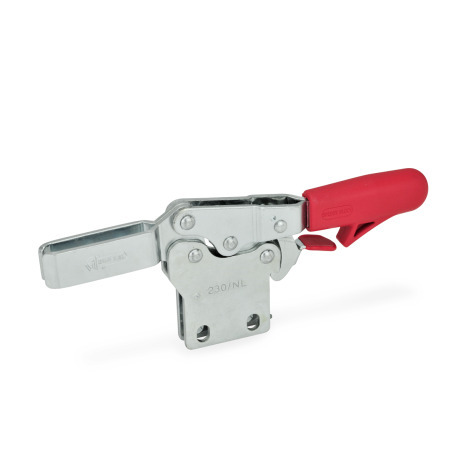

GN 820.4 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß Form: NL - offener Spannarm, mit 2 Flankenscheiben
Form: NL - offener Spannarm, mit 2 Flankenscheiben
GN 820.4 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß Form: NL - offener Spannarm, mit 2 Flankenscheiben GN 820.4 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß Form: NLC - offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1 GN 820.4 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß Form: PL - massiver Spannarm mit Halteschelle zum Anschweißen
Normblatt GN 820.4 Diese Seite drucken Allgemeine Hinweise zu Schnellspannern

Produktbeschreibung

Hinweis

Schnellspanner GN 820.4 sind in der Spannstellung gegen unbedachtes oder durch Vibrationen verursachtes Lösen verriegelt. Zum Lösen wird die Verriegelung per Einhandbedienung aufgehoben.

Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzter Richtung. Die geringe Bauhöhe in der Spannstellung zeichnet diese Spanner zusätzlich aus.

Die Form NL mit offenem Spannarm nimmt über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form NLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Schnellspanner in Form PL können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.

Ausführung

Stahl

  • Einsatzstahl C 10
    verzinkt. blau passiviert
  • Lagerbolzen vergütet
  • Lagerbuchsen (ab Gr. 355)
    einsatzgehärtet

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

Andrückschraube GN 708.1 (Form A)

  • Stahl, verzinkt, blau passiviert
  • Gummi-Druckstück 85 Shore A

RoHS

Technische Zeichnung

3D
GN 820.4 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß Skizze
Technische Zeichnung ausblenden
GN 820.4 Schnellspanner, Stahl, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß Skizze

Artikelvarianten / Tabelle

Form

NLoffener Spannarm, mit 2 Flankenscheiben
NLCoffener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
PLmassiver Spannarm mit Halteschelle zum Anschweißen
Spalten ein-/ausblenden
GrößeFH in N
Haltekraft		a ≈b1b2b3b4d1d2h1 ≈h2h3
759002028845.3M 54.545.52911
130100032361056.3M 65.664.54416
230170037441268.5M 86.675.55118
3551800586014710.5M 108.610269.522
45532006570181012.5M 128.712080.526
Spalten ein-/ausblenden
Größeh4h5
max.		l1 ≈l2 ≈l3 ≈l4
max.		l5m1m2m3r ≈sw
Verstellweg
751914118674049.54513.53.5542.5415
13025.527.517292.5546455265.88.862.5517.5
230302719610964.57968266.5971.5620
355374127016098.511677417.59.6109719
4554348305184115.513610041.51112.51261033

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Ausführungen


Größe
Form



Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
33,25 CHF
zzgl. ges. Mehrwertsteuer 2,69 CHF
brutto 35,94 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,090 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
