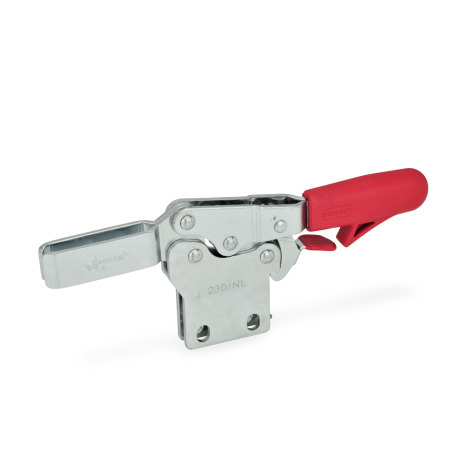

Gli attrezzi di serraggio rapido GN 820.4 sono dotati di una funzione di sicurezza grazie alla quale, durante la chiusura, un gancio di sicurezza a molla assicura il bloccaggio. Impedisce lo sblocco accidentale dell'attrezzo dovuto alla presenza di vibrazioni o a una manovra accidentale di allentamento/apertura. Per aprire e sbloccare l'attrezzo, tirare verso l'alto l'impugnatura per disinnestare il meccanismo di chiusura del gancio di sicurezza (l’operazione si esegue con una sola mano).
Questi attrezzi funzionano secondo il principio della ginocchiera: la leva e il braccio di bloccaggio si muovono in direzione opposta. Richiedono meno spazio per l'operazione di serraggio.
Gli attrezzi di serraggio nella versione con braccio a U e due rondelle flangiate (tipo NL) possono accogliere una vite di bloccaggio specifica per l'applicazione. Il tipo NLC comprende anche una vite di bloccaggio con puntale in neoprene.
Gli attrezzi di serraggio tipo PL possono essere utilizzati saldando il fermo, che può quindi accogliere un componente di fissaggio specifico per l'applicazione, oppure utilizzando il braccio assieme ai supporti per viti di bloccaggio GN 809 per trattenere il pezzo in posizione.
Specifiche
Acciaio
Acciaio temprato C10
Zincato, passivato blu
Perni dei cuscinetti temprati
Rivetti per cuscinetti (a partire dalla misura 355)
temprati
Tutte le parti mobili
Lubrificate con grasso speciale
Impugnatura in plastica dal design massiccio
Colore rosso, resistente all'olio
Vite di bloccaggio GN 708.1, tipo A
Acciaio, zincato, passivato blu
Spintore in gomma 85 Shore A
RoHS
Disegno tecnico
Nascondi disegno tecnico
Opzioni articolo / Tabella
Tipo
NL
Braccio di bloccaggio a forcella, con due rondelle flangiate
NLC
Braccio di bloccaggio a forcella, con due rondelle flangiate e vite di bloccaggio GN 708.1
PL
Braccio di bloccaggio massiccio, con fermo a saldare
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso. Per informazioni sul peso contatta il nostro Ufficio Vendite. Telefono+41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
