GN 918 Brides à excentrique Acier, serrage radial, avec boulon fileté

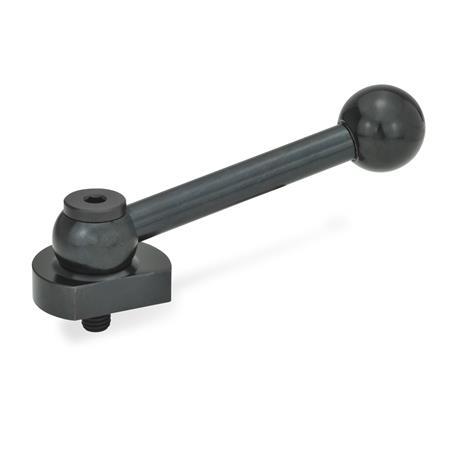

GN 918 Brides à excentrique, acier, serrage radial, avec boulon fileté Type: KV - avec manette à boule, angulaire (dentée)
Direction de serrage: L - par rotation dans le sens anti-horaire
Type: KV - avec manette à boule, angulaire (dentée)
Direction de serrage: L - par rotation dans le sens anti-horaire
GN 918 Brides à excentrique, acier, serrage radial, avec boulon fileté Type: KV - avec manette à boule, angulaire (dentée)
Direction de serrage: L - par rotation dans le sens anti-horaire GN 918 Brides à excentrique, acier, serrage radial, avec boulon fileté Type: GV - avec manette à boule, droite (dentée)
Direction de serrage: L - par rotation dans le sens anti-horaire GN 918 Brides à excentrique, acier, serrage radial, avec boulon fileté Type: GV - avec manette à boule, droite (dentée)
Direction de serrage: R - par rotation dans le sens horaire (version étirée) GN 918 Brides à excentrique, acier, serrage radial, avec boulon fileté Type: KV - avec manette à boule, angulaire (dentée)
Direction de serrage: R - par rotation dans le sens horaire (version étirée) GN 918 Brides à excentrique, acier, serrage radial, avec boulon fileté Type: SK - avec hexagone
Direction de serrage: L - par rotation dans le sens anti-horaire GN 918 Brides à excentrique, acier, serrage radial, avec boulon fileté Type: SK - avec hexagone
Direction de serrage: R - par rotation dans le sens horaire (version étirée)

Description du produit

Information

Les brides à excentrique GN 918 permettent un serrage et un desserrage rapides et sûrs dans une plage de serrage relativement large et avec une force de serrage élevée. L'excentrique présente l'avantage de conserver une force de serrage constante dans toutes les positions angulaires et est également autobloquant.

Les poignées à levier de types KV et GV présentent une connexion positive avec la bride à excentrique au moyen d’une denture. Au cours de l’assemblage, il est donc possible de fixer la position du levier de manière propice au serrage.

L’utilisation d’une rondelle de butée exclut toute exigence spéciale d’exécution du trou fileté et permet ainsi un montage sur des plateaux avec rainures en T.

Spécifications

Acier

  • Bride à excentrique et rondelle de butée
    Cémentée
  • Boulon fileté nitruré
    Classe de résistance 8.8
  • Levier
    noir

Bouton champignon DIN 319
Plastique, Duroplast
Noir, finition brillante


RoHS

Schéma technique

3D
Masquer schéma technique
GN 918 Brides à excentrique, acier, serrage radial, avec boulon fileté schéma

Options d'article/Tableau

Type

KVavec manette à boule, angulaire (dentée)
GVavec manette à boule, droite (dentée)
SKavec hexagone

Direction de serrage

Rpar rotation dans le sens horaire (version étirée)
Lpar rotation dans le sens anti-horaire
Afficher/Masquer colonnes
d1 -0.5d2d3d6h1h2h3h4h5h7l1l2A/F
40M 82520103121.555310.2810015
50M 103024123524.562360.21111619

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques


Diamètre d1
Type



Direction de serrage


Plage de serrage

ea1a62b3-bb76-4523-be26-8cff21d15fe5

Exemples d'application

142e3e88-54b5-4bf4-9b4b-66f3180c2a3c

Instruction de montage

Pièce sélectionnée (Comment commander)

Total (net)
87,45 CHF
plus TVA 7,08 CHF
brute 94,53 CHF
Disponible dans les 2-5 jours
Poids: 0,178 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
