Description du produit

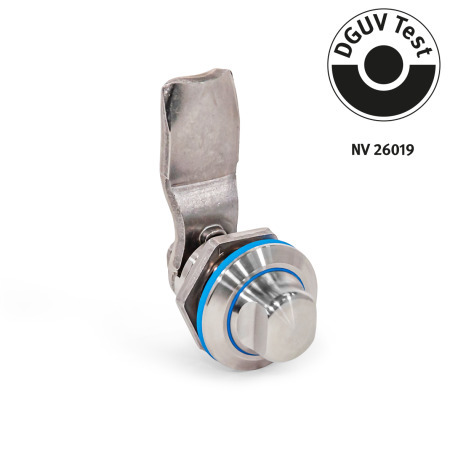

Les loquets GN 1150 sont destinées aux zones à contraintes hygiénique et répondent aux exigences d'hygiène côté actionnement (hygiène frontale). Le mécanisme de verrouillage est protégé par deux joints. Parallèlement, la qualité élevée de la surface (Ra < 0,8 µm) et le montage sans espaces vides empêchent l'adhérence des impuretés et facilitent le nettoyage.
Avec un angle de rotation de 90°, les loquets garantissent l’efficacité du verrouillage en basculant le bras derrière le cadre. L’inclinaison des surfaces du bras de verrouillage garantit la douceur du positionnement. Les bras de verrouillage sont disponibles sous différents angles de pliage pour un écartement A entre 6 et 28 mm de la surface.
Les trous de montage dans le boîtier doivent être perpendiculaires à la surface, sans bavures ni chanfrein. Cette contrainte garantit l’efficacité des bagues d'étanchéité. Loquets GN 1150 sont fournies avec le bras de verrouillage dans un emballage séparé.
Spécifications
Boîtier de fermeture à batteuse
Inox AISI 316L
Bras de verrouillage
Inox
- AISI 304 pour d1 = 22
- AISI 316L pour d1 = 30
Bague d'étanchéité / joint torique
EPDME
- Bleue, conforme aux normes FDA
- Résistance thermique : -40 °C à +120 °C
- Dureté Shore A 85 : ±5 (bague d’étanchéité)
- Dureté Shore A 70 : ±5 (joint torique)
Autres pièces
Inox AISI 316L
Toutes les pièces mobiles sont lubrifiées avec une graisse spéciale conforme aux normes FDA.
Indice de protection IP 66
RoHS
