GN 918 Leve di bloccaggio a camma Acciaio, bloccaggio radiale, con bullone filettato

Foto

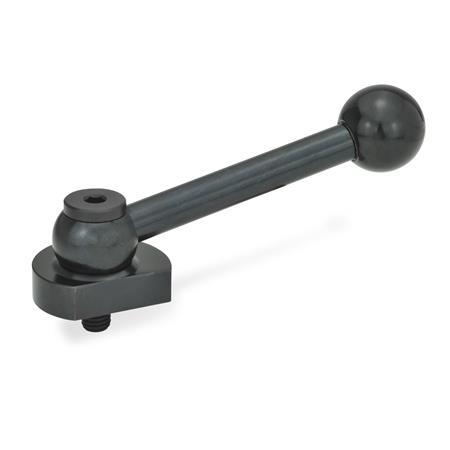

GN 918 Leve di bloccaggio a camma, acciaio, bloccaggio radiale, con bullone filettato Tipo: KV - Con maniglia a leva, angolare (dentatura)
Direzione di bloccaggio: L - Con rotazione antioraria
Tipo: KV - Con maniglia a leva, angolare (dentatura)
Direzione di bloccaggio: L - Con rotazione antioraria
GN 918 Leve di bloccaggio a camma, acciaio, bloccaggio radiale, con bullone filettato Tipo: KV - Con maniglia a leva, angolare (dentatura)
Direzione di bloccaggio: L - Con rotazione antioraria GN 918 Leve di bloccaggio a camma, acciaio, bloccaggio radiale, con bullone filettato Tipo: GV - Con maniglia a leva, diritta (dentatura)
Direzione di bloccaggio: L - Con rotazione antioraria GN 918 Leve di bloccaggio a camma, acciaio, bloccaggio radiale, con bullone filettato Tipo: GV - Con maniglia a leva, diritta (dentatura)
Direzione di bloccaggio: R - Con rotazione oraria (versione a tirare) GN 918 Leve di bloccaggio a camma, acciaio, bloccaggio radiale, con bullone filettato Tipo: KV - Con maniglia a leva, angolare (dentatura)
Direzione di bloccaggio: R - Con rotazione oraria (versione a tirare) GN 918 Leve di bloccaggio a camma, acciaio, bloccaggio radiale, con bullone filettato Tipo: SK - Con esagono
Direzione di bloccaggio: L - Con rotazione antioraria GN 918 Leve di bloccaggio a camma, acciaio, bloccaggio radiale, con bullone filettato Tipo: SK - Con esagono
Direzione di bloccaggio: R - Con rotazione oraria (versione a tirare)

Descrizione del prodotto

Informazioni

Le leve di bloccaggio a camma GN 918 consentono manovre di blocco e sblocco rapide e sicure con un intervallo di bloccaggio relativamente ampio e una forza di bloccaggio elevata. La camma consente di mantenere la forza di bloccaggio su un valore costante in qualsiasi posizione angolare ed è autobloccante.

Le maniglie a leva dei tipi KV e GV hanno una dentatura per il collegamento positivo con la camma eccentrica. Durante il montaggio, la leva si può fissare in una posizione favorevole al bloccaggio.

L'uso della rondella permette di evitare lavorazioni particolari sul foro filettato e consente ad esempio il montaggio su tavole con cave a T.

Specifiche

Acciaio

  • Camma eccentrica e rondella di spinta
    Temprato
  • Bullone filettato, nitrurato
    Classe di resistenza 8.8
  • Leva
    Brunito

Impugnatura a sfera DIN 319
Plastica, duroplasto
Colore nero, finitura lucida


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 918 Leve di bloccaggio a camma, acciaio, bloccaggio radiale, con bullone filettato disegno

Opzioni articolo / Tabella

Tipo

KVCon maniglia a leva, angolare (dentatura)
GVCon maniglia a leva, diritta (dentatura)
SKCon esagono

Direzione di bloccaggio

RCon rotazione oraria (versione a tirare)
LCon rotazione antioraria
Mostra / Nascondi colonne
d1d2d3d6h1h2h3h4h5h7l1l2A/F
40M 82520103121.555310.2810015
50M 103024123524.562360.21111619

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche


Diametro d1
Tipo



Direzione di bloccaggio


Regolazione

ea1a62b3-bb76-4523-be26-8cff21d15fe5

Esempi di applicazione

142e3e88-54b5-4bf4-9b4b-66f3180c2a3c

Indicazioni per il montaggio

8d91557a-314e-4f67-bc31-ac17003f5d26

Parte selezionata (Come ordinare)

Totale (netto)
87,45 CHF
più IVA 7,08 CHF
lordo 94,53 CHF
Disponibile entro 2-5 giorni
Peso: 0,178 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
