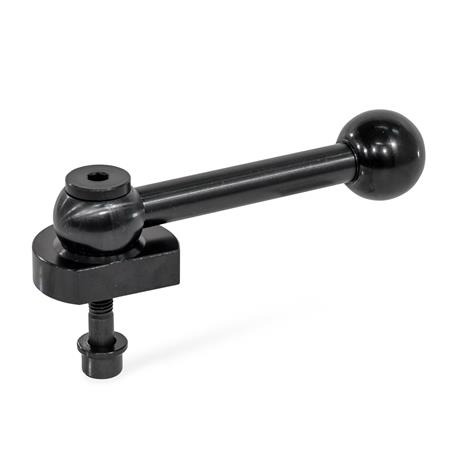

GN 918 Leve di bloccaggio a camma Acciaio, bloccaggio radiale, vite sul retro

Foto

GN 918 Acciaio, acciaio, bloccaggio radiale, vite sul retro Tipo: KVB - Con maniglia a leva, angolare (dentatura)
Direzione di bloccaggio: R - Con rotazione oraria (versione a tirare)
Tipo: KVB - Con maniglia a leva, angolare (dentatura)
Direzione di bloccaggio: R - Con rotazione oraria (versione a tirare)
GN 918 Acciaio, acciaio, bloccaggio radiale, vite sul retro Tipo: KVB - Con maniglia a leva, angolare (dentatura)
Direzione di bloccaggio: R - Con rotazione oraria (versione a tirare) GN 918 Acciaio, acciaio, bloccaggio radiale, vite sul retro Tipo: GVB - Con maniglia a leva, diritta (dentatura)
Direzione di bloccaggio: L - Con rotazione antioraria GN 918 Acciaio, acciaio, bloccaggio radiale, vite sul retro Tipo: GVB - Con maniglia a leva, diritta (dentatura)
Direzione di bloccaggio: R - Con rotazione oraria (versione a tirare) GN 918 Acciaio, acciaio, bloccaggio radiale, vite sul retro Tipo: KVB - Con maniglia a leva, angolare (dentatura)
Direzione di bloccaggio: L - Con rotazione antioraria GN 918 Acciaio, acciaio, bloccaggio radiale, vite sul retro Tipo: SKB - Con esagono
Direzione di bloccaggio: L - Con rotazione antioraria GN 918 Acciaio, acciaio, bloccaggio radiale, vite sul retro Tipo: SKB - Con esagono
Direzione di bloccaggio: R - Con rotazione oraria (versione a tirare)

Descrizione del prodotto

Informazioni

Le leve di bloccaggio a camma GN 918 consentono manovre di blocco e sblocco rapide e sicure con un intervallo di bloccaggio relativamente ampio e una forza di bloccaggio elevata. La camma consente di mantenere la forza di bloccaggio su un valore costante in qualsiasi posizione angolare ed è autobloccante.

La vite di fissaggio sul retro consente l'uso in assenza di filettatura nella struttura circostante. La rondella per impieghi pesanti assorbe e trasferisce le forze di avvitatura risultanti. Il gradino di centraggio della rondella di spinta protegge dalle forze laterali non ammesse sulla vite a testa cilindrica.

Le maniglie a leva dei tipi KVB e GVB hanno una dentatura per il collegamento positivo con la camma eccentrica. Durante il montaggio, la leva si può fissare in una posizione favorevole al bloccaggio.

Specifiche

Acciaio

  • Camma eccentrica, boccola filettata
    e rondella di spinta
    temprate
  • Vite a testa cilindrica DIN 912-12.9
  • Rondella temprata
  • Maniglia brunita

Impugnatura a sfera DIN 319
Plastica, duroplasto
Colore nero, finitura lucida


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 918 Acciaio, acciaio, bloccaggio radiale, vite sul retro disegno

Opzioni articolo / Tabella

Tipo

KVBCon maniglia a leva, angolare (dentatura)
GVBCon maniglia a leva, diritta (dentatura)
SKBCon esagono

Direzione di bloccaggio

RCon rotazione oraria (versione a tirare)
LCon rotazione antioraria
Mostra / Nascondi colonne
d1l1 max.d2d3d4 h9d5d6h1h2h3h4h5h6 -0.1h7l2l3A/Fmax.
40122227323742M 625912201030.52155312.50.21008.5155
40475762677782M 625912201030.52155312.50.21008.5155
50102030405060M 8301116241234.52462362.50.211610.5195
50708090100--M 8301116241234.52462362.50.211610.5195

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche


Diametro d1
Tipo



Direzione di bloccaggio


l1

Regolazione

ea1a62b3-bb76-4523-be26-8cff21d15fe5

Esempi di applicazione

142e3e88-54b5-4bf4-9b4b-66f3180c2a3c

Indicazioni per il montaggio

8d91557a-314e-4f67-bc31-ac17003f5d26

Parte selezionata (Come ordinare)

Totale (netto)
109,20 CHF
più IVA 8,85 CHF
lordo 118,05 CHF
Disponibile entro 2-5 giorni
Peso: 0,187 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
