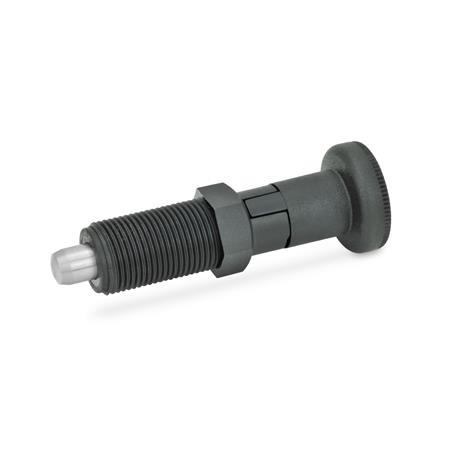

GN 617.2 Pistoncini di posizionamento a molla Corpo filettato in plastica, con e senza posizione di arresto

Foto

GN 617.2 Pistoncini di posizionamento a molla, corpo filettato in plastica, puntale in acciaio INOX Materiale: NI - Acciaio inox
Tipo: C - Con posizione di arresto, senza controdado
ELESA original design
code: PMT.100
Materiale: NI - Acciaio inox
Tipo: C - Con posizione di arresto, senza controdado
GN 617.2 Pistoncini di posizionamento a molla, corpo filettato in plastica, puntale in acciaio INOX Materiale: NI - Acciaio inox
Tipo: C - Con posizione di arresto, senza controdado GN 617.2 Pistoncini di posizionamento a molla, corpo filettato in plastica, puntale in acciaio INOX Materiale: NI - Acciaio inox
Tipo: B - Senza posizione di arresto, senza controdado GN 617.2 Pistoncini di posizionamento a molla, corpo filettato in plastica, puntale in acciaio INOX Materiale: NI - Acciaio inox
Tipo: BK - Senza posizione di arresto, con controdado GN 617.2 Pistoncini di posizionamento a molla, corpo filettato in plastica, puntale in acciaio INOX Materiale: NI - Acciaio inox
Tipo: CK - Con posizione di arresto, con controdado
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

I pistoncini di posizionamento a molla GN 617.2 con corpo in plastica sono una variante più economica dei pistoncini di posizionamento a molla. Le dimensioni corrispondono a quelle dei pistoncini GN 617 o GN 617.1.

I pistoncini di posizionamento a molla tipo C / CK con posizione di arresto vengono usati nelle applicazioni in cui il puntale deve rimanere in posizione retratta. A tal fine, dopo la retrazione la manopola viene ruotata di 90°. Una scanalatura trattiene il puntale in questa posizione.

Specifiche

Corpo filettato
Plastica (poliammide PA-HP)

  • Rinforzo in fibra di vetro
  • Resistente a temperature fino a 130 °C
  • Colore nero, finitura matt

Puntale
Acciaio inoxNI AISI 303


Molla di compressione
Acciaio INOX AISI 302


Manopola
Plastica (poliammide PA)

  • Colore nero, finitura matt
  • Non rimovibile

Controdado
Plastica (poliammide PA-HP)
Colore nero, finitura matt


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 617.2 Pistoncini di posizionamento a molla, corpo filettato in plastica, puntale in acciaio INOX disegno

Opzioni articolo / Tabella

Tipo

BSenza posizione di arresto, senza controdado
BKSenza posizione di arresto, con controdado
CCon posizione di arresto, senza controdado
CKCon posizione di arresto, con controdado
Mostra / Nascondi colonne
d1
Puntale -0.1/-0.15
Foro alesato -0.08
d2d3e ≈l1l2
Tipo
B / BK

Tipo
C / CK
l3l4l5sA/F1A/F2Coppia di serraggio
max.
in Nm
Carico
della molla
in N ≈
iniziale
\finale
5M 10 x 12113.6455517551712168717
6M 12 x 1,525165466206618141912924
8M 16 x 1,53121.6698726876101924181130
10M 20 x 1,53125801010331091112230251945

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche



Diametro puntale d1
Tipo




Materiale

Parte selezionata (Come ordinare)

Totale (netto)
10,30 CHF
più IVA 0,83 CHF
lordo 11,13 CHF
Disponibile entro 2-5 giorni
ELESA Code: 51651
Descrizione: PMT.101-SST-5-M10x1-A
Peso: 0,011 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
