GN 612.1 Flange di posizionamento in acciaio INOX per pistoncini di posizionamento a molla / pistoncini di posizionamento a molla con leva

Foto

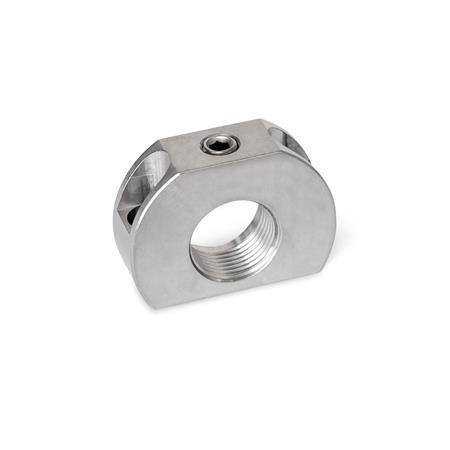

GN 612.1 Flange di posizionamento in acciaio INOX Materiale: NI - Acciaio inox
Tipo: B - Foro di montaggio perpendicolare al puntale
Materiale: NI - Acciaio inox
Tipo: B - Foro di montaggio perpendicolare al puntale
GN 612.1 Flange di posizionamento in acciaio INOX Materiale: NI - Acciaio inox
Tipo: B - Foro di montaggio perpendicolare al puntale GN 612.1 Flange di posizionamento in acciaio INOX Materiale: NI - Acciaio inox
Tipo: A - Foro di montaggio parallelo al puntale
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

Le flange di posizionamento in acciaio INOX GN 612.1 semplificano il montaggio dei pistoncini di posizionamento a molla (ad es. GN 817) e dei pistoncini di posizionamento a molla con leva GN 612, GN 712 e GN 712.1.

Per un posizionamento ottimale del puntale dei pistoncini di posizionamento a molla con o senza leva possono anche accogliere le bussole di posizionamento in acciaio INOX GN 412.4.

Specifiche

Acciaio inoxNI AISI 303

  • Acciaio INOX
    vite di testa GN 913.5
    con puntale in ottone

RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 612.1 Flange di posizionamento in acciaio INOX disegno

Opzioni articolo / Tabella

Tipo

AForo di montaggio parallelo al puntale
BForo di montaggio perpendicolare al puntale
Mostra / Nascondi colonne
d1d2d3d4d5kl1l2l3st
M 12 x 1,532M 54.512.2212226.59123
M 16 x 1,546M 85.516.232333713153
M 20 x 1,546M 85.520.232333713153

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Filettatura collare d1
Tipo


Materiale

Parte selezionata (Come ordinare)

Totale (netto)
34,95 CHF
più IVA 2,83 CHF
lordo 37,78 CHF
In magazzino
Peso: 0,040 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF

Dati CAD
