GN 617.1 Pistoncini di posizionamento a molla con posizione di arresto

Foto

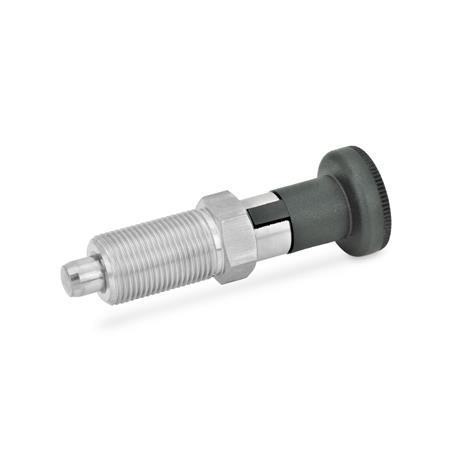

GN 617.1 Pistoncini di posizionamento a molla con posizione di arresto, acciaio INOX / manopola in plastica Materiale: NI - Acciaio inox
Tipo: A - Senza controdado
Materiale: NI - Acciaio inox
Tipo: A - Senza controdado
GN 617.1 Pistoncini di posizionamento a molla con posizione di arresto, acciaio INOX / manopola in plastica Materiale: NI - Acciaio inox
Tipo: A - Senza controdado GN 617.1 Pistoncini di posizionamento a molla con posizione di arresto, acciaio INOX / manopola in plastica Materiale: NI - Acciaio inox
Tipo: AK - Con controdado
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

I pistoncini di posizionamento a molla GN 617.1 con posizione di arresto vengono usati nelle applicazioni in cui il puntale deve rimanere in posizione retratta. A tal fine, dopo la retrazione la manopola viene ruotata di 90°. Una scanalatura trattiene il puntale in questa posizione.

Specifiche

Acciaio inoxNI AISI 303
Perno del puntale nichelato


Manopola

  • Plastica (poliammide PA)
  • Colore nero, finitura matt
  • Non rimovibile

RoHS

Su richiesta

Con filettature in pollici

Disegno tecnico

3D
Nascondi disegno tecnico
GN 617.1 Pistoncini di posizionamento a molla con posizione di arresto, acciaio INOX / manopola in plastica disegno

Opzioni articolo / Tabella

Tipo

ASenza controdado
AKCon controdado
Mostra / Nascondi colonne
d1
Puntale -0.02/-0.05
Foro alesato H7
d2d3el1l2l3l4l5
min.
A/FCarico molla in N ≈
Iniziale

finale
5M 10 x 12113.85151751512615
6M 12 x 1,52516.26162061714821
8M 16 x 1,53121.975.572682319926
10M 20 x 1,53125.49110331030221740

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche


Diametro puntale d1
Tipo


Materiale

Parte selezionata (Come ordinare)

Totale (netto)
18,05 CHF
più IVA 1,46 CHF
lordo 19,51 CHF
In magazzino
Peso: 0,021 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
