GN 615.4 Pressori a molla con puntale, con esagono interno

Foto

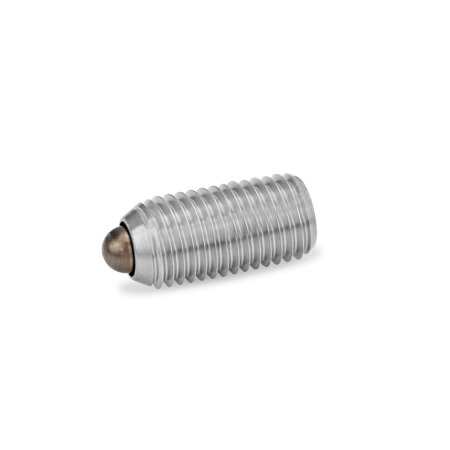

GN 615.4 Pressori a molla, con puntale, con esagono interno, acciaio / acciaio INOX Tipo: B - Acciaio, carico della molla standard
Tipo: B - Acciaio, carico della molla standard
GN 615.4 Pressori a molla, con puntale, con esagono interno, acciaio / acciaio INOX Tipo: B - Acciaio, carico della molla standard GN 615.4 Pressori a molla, con puntale, con esagono interno, acciaio / acciaio INOX Tipo: BN - Acciaio INOX, carico della molla standard GN 615.4 Pressori a molla, con puntale, con esagono interno, acciaio / acciaio INOX Tipo: BS - Acciaio, carico della molla elevato GN 615.4 Pressori a molla, con puntale, con esagono interno, acciaio / acciaio INOX Tipo: BSN - Acciaio INOX, carico della molla elevato
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

I pressori a molla GN 615.4 vengono utilizzati come fermi, per applicazioni di innesto e disinnesto e come espulsori.

Specifiche

Tipo B / BS

  • Corpo di contenimento
    Acciaio, brunito
  • Puntale
    Acciaio, temprato

Tipo BN / BSN

  • Corpo di contenimento
    Acciaio INOX AISI 303
  • Puntale
    Acciaio INOX AISI 303, nitrurato

Molla di compressione
Acciaio INOX AISI 631


Marcatura del tipo BS / BSN:
Corpo di contenimento con 2 marcature longitudinali


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 615.4 Pressori a molla, con puntale, con esagono interno, acciaio / acciaio INOX disegno

Opzioni articolo / Tabella

Tipo

BAcciaio, carico della molla standard
BSAcciaio, carico della molla elevato
BNAcciaio INOX, carico della molla standard
BSNAcciaio INOX, carico della molla elevato
Mostra / Nascondi colonne
d1
Tipo B
Tipo BN

Tipo BS
Tipo BSN
d2lw
Compressione
A/FCarico molla in N ≈
standard (tipo B / BN)
iniziale


finale
Carico molla in N ≈
alto (tipo BS / BSN)
iniziale


finale
M 4-1.8121.5 +0.3 / -0.424.512.5--
M 5-2.41422,5513--
M 6M 62.715236171125
M 8M 83.8182416332359
M 10M 104.5232.5519422054
M 12M 126.2263.5622573896
M 16M 168.5334.5 ±0.38387850100
M 20M 2010436.510398152133
M 24M 2413488127215591223

Selezione e configurazione articolo

Apri configuratore 3D
Filettatura d1
Tipo




Parte selezionata (Come ordinare)

Totale (netto)
4,50 CHF
più IVA 0,36 CHF
lordo 4,86 CHF
In magazzino
Peso: 0,001 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
