GN 607.1 Pistoncini di posizionamento a molla con posizione di arresto

Foto

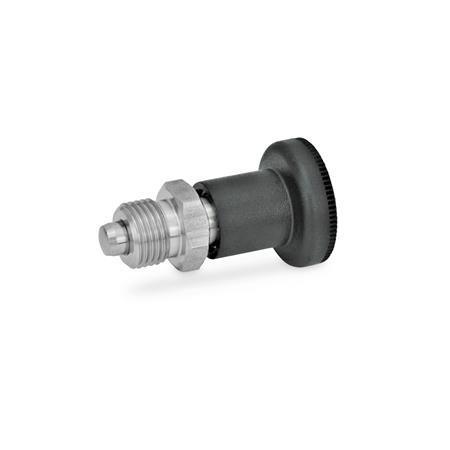

GN 607.1 Pistoncini di posizionamento a molla, acciaio INOX / manopola in plastica Materiale: NI - Acciaio inox
Tipo: A - Senza controdado
Materiale: NI - Acciaio inox
Tipo: A - Senza controdado
GN 607.1 Pistoncini di posizionamento a molla, acciaio INOX / manopola in plastica Materiale: NI - Acciaio inox
Tipo: A - Senza controdado GN 607.1 Pistoncini di posizionamento a molla, acciaio INOX / manopola in plastica Materiale: NI - Acciaio inox
Tipo: AK - Con controdado
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

I pistoncini di posizionamento a molla GN 607.1 con posizione di arresto vengono usati nelle applicazioni in cui il puntale deve rimanere in posizione retratta. A tal fine, dopo la retrazione la manopola viene ruotata di 90°. Una scanalatura trattiene il puntale in questa posizione.

I pistoncini di posizionamento a molla in acciaio INOX GN 607.1 si distinguono per le dimensioni ridotte. I dadi di bloccaggio GN 909.5, estremamente bassi, offrono maggiori opzioni di montaggio. L'aletta di bloccaggio è parte integrante della manopola e garantisce un funzionamento sempre affidabile.

Specifiche

Acciaio inoxNI AISI 303

  • Perno del puntale nichelato
  • Dado esagonale sottile GN 909.5

Manopola
Plastica (poliammide PA)

  • Colore nero, finitura matt
  • Non rimovibile

RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 607.1 Pistoncini di posizionamento a molla, acciaio INOX / manopola in plastica disegno

Opzioni articolo / Tabella

Tipo

ASenza controdado
AKCon controdado
Mostra / Nascondi colonne
d1
Puntale -0.02/-0.05
Foro alesato H7
bd2d3el1l2l3  -0.15l4l5A/FCarico molla in N ≈
iniziale

finale
Carico
assiale
in N
64M 12 x 1,52519.6456105317925400
84.5M 16 x 1,53121.95481263191326500

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Diametro puntale d1
Tipo


Materiale

Parte selezionata (Come ordinare)

Totale (netto)
29,75 CHF
più IVA 2,41 CHF
lordo 32,16 CHF
In magazzino
Peso: 0,034 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF

Dati CAD
