GN 22870 Ruote con supporto istituzionale Rivestimento in gomma, corpo ruota in polipropilene, versione leggera

Foto

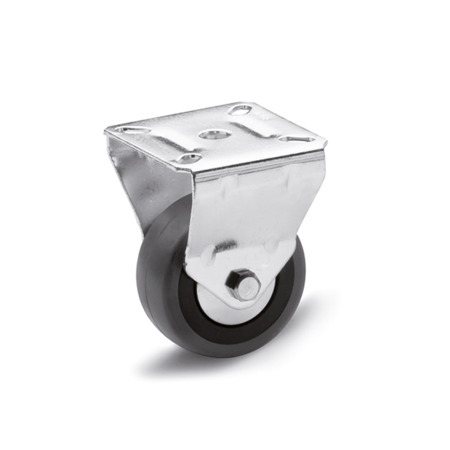

GN 22870 Ruote con supporto istituzionale, rivestimento in gomma, corpo ruota in polipropilene, versione leggera Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): B - Supporto fisso
Codifica: L - Versione leggera

Original design RE.C7-C.

Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): B - Supporto fisso
Codifica: L - Versione leggera

GN 22870 Ruote con supporto istituzionale, rivestimento in gomma, corpo ruota in polipropilene, versione leggera Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): B - Supporto fisso
Codifica: L - Versione leggera

GN 22870 Ruote con supporto istituzionale, rivestimento in gomma, corpo ruota in polipropilene, versione leggera Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): G - Supporto girevole con perno filettato
Codifica: L - Versione leggera

GN 22870 Ruote con supporto istituzionale, rivestimento in gomma, corpo ruota in polipropilene, versione leggera Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): GF - Supporto girevole con perno filettato, freno con bloccaggio totale
Codifica: L - Versione leggera

GN 22870 Ruote con supporto istituzionale, rivestimento in gomma, corpo ruota in polipropilene, versione leggera Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): L - Supporto girevole con piastra di attacco
Codifica: L - Versione leggera

GN 22870 Ruote con supporto istituzionale, rivestimento in gomma, corpo ruota in polipropilene, versione leggera Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): LF - Supporto girevole con piastra di attacco, freno con bloccaggio totale
Codifica: L - Versione leggera

GN 22870 Ruote con supporto istituzionale, rivestimento in gomma, corpo ruota in polipropilene, versione leggera Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): R - Supporto girevole con foro centrale
Codifica: L - Versione leggera

GN 22870 Ruote con supporto istituzionale, rivestimento in gomma, corpo ruota in polipropilene, versione leggera Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): RF - Supporto girevole con foro centrale, freno con bloccaggio totale
Codifica: L - Versione leggera

Scheda Tecnica GN 22870 Stampa questa pagina Note generali e panoramica dei tipi Condizioni di impiego e dati tecnici Caratteristiche del materiale plastico

Descrizione del prodotto

Informazioni

Ruote con supporto istituzionale GN 22870 trovano impiego in ambienti industriali e pubblici, al chiuso, ad esempio per movimentare materiali ed apparecchiature leggere.

Il rivestimento della ruota offre una bassa forza di spinta e una elevata elasticità. È delicato sui pavimenti e supera gli ostacoli con facilità.

Il parafili integrato impedisce ai fili di tessuto di avvolgersi
intorno all'assale e protegge il cuscinetto dalle impurità.

Specifiche

Rivestimento ruota
Gomma naturale (NR)

Colore grigio
Resistente all'abrasione
Durezza 80 Shore A

Corpo ruota
Plastica (polipropilene PP)

Parafili

Poliammide (PA) per d₁ = 40
Acciaio per d₁ > 40

Supporto
Acciaio stampatoST, zincato

Supporto girevole con gruppo rotante
Doppio cuscinetto a sfere ingrassato

Temperatura di esercizio da -5 °C a +40 °C

RoHS

Disegno tecnico

GN 22870 Ruote con supporto istituzionale, rivestimento in gomma, corpo ruota in polipropilene, versione leggera disegno

Nascondi disegno tecnico

GN 22870 Ruote con supporto istituzionale, rivestimento in gomma, corpo ruota in polipropilene, versione leggera disegno

Opzioni articolo / Tabella

Tipo di cuscinetto

G	Cuscinetto a frizione

Tipo (supporto)

B	Supporto fisso
L	Supporto girevole con piastra di attacco
LF	Supporto girevole con piastra di attacco, freno con bloccaggio totale
R	Supporto girevole con foro centrale
RF	Supporto girevole con foro centrale, freno con bloccaggio totale
G	Supporto girevole con perno filettato
GF	Supporto girevole con perno filettato, freno con bloccaggio totale

Codifica

L	Versione leggera

Mostra / Nascondi colonne

d₁ Ø ruota	b	d₂	d₃	d₄	d₅	h	l₁ Tipo B	Tipo L / LF	l₂ Tipo B	Tipo L / LF	l₃	l₄	m₁ Tipo B	Tipo L / LF	m₂ Tipo B	Tipo L / LF	r	Max. capacità di carico dinamico in N

40	18	5	M 8	10	35	59	48	42	48	42	24	15	27	30	33	33	78	300
50	18	6	M 8	10	35	66	55	55	55	55	24	15	38.5	38.5	44	44	78	350
60	24	6	M 12	12	42	82	60	60	67	60	21	25	38.5	38.5	47	48	83	500
80	24	6	M 12	12	42	104	60	60	67	60	30	25	38.5	38.5	47	48	91	550

Selezione e configurazione articolo

Adatto al tipo di pavimento

Il tipo di pavimento e gli eventuali ostacoli sono fattori che influenzano la quantità di forza necessaria per spostare il carrello, nonché la trasmissione delle vibrazioni e l'usura della ruota.
In base alle caratteristiche del pavimento, si applicano le linee guida per la scelta della ruota giusta:

Per pavimenti irregolari e in caso di ostacoli, le ruote dovrebbero avere un battistrada morbido e spesso e un grande diametro.
Per pavimenti lisci e carichi pesanti, le ruote devono avere un battistrada duro.

La tabella seguente mostra in forma semplificata il tipo di pavimento adatto a ciascuna ruota.

Mostra / Nascondi colonne

Standard	Mattonelle	Asfalto	Cemento composito, calcestruzzo	Pavimenti non rivestiti	Griglie e grate	Pavimenti con presenza di trucioli	Pavimenti con presenza di ostacoli

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-
