GN 22870 Apparaterollen Laufbelag Gummi, Radkörper Polypropylen, leichte Ausführung

Produktbild

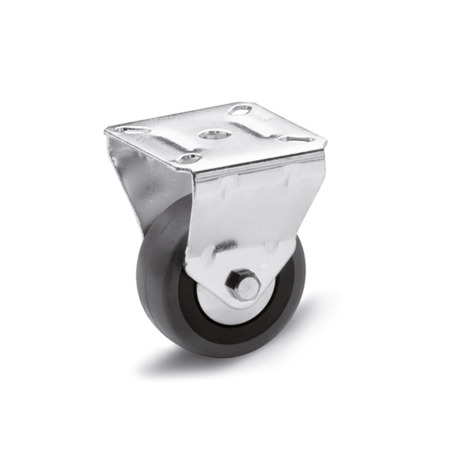

GN 22870 Apparaterollen, Laufbelag Gummi, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager Form (Gehäuse): B - Bockrolle Kennzeichen: L - leichte Ausführung
Original design RE.C7-C.
Lagerart: G - Gleitlager
Form (Gehäuse): B - Bockrolle
Kennzeichen: L - leichte Ausführung
GN 22870 Apparaterollen, Laufbelag Gummi, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager Form (Gehäuse): B - Bockrolle Kennzeichen: L - leichte Ausführung GN 22870 Apparaterollen, Laufbelag Gummi, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager Form (Gehäuse): G - Lenkrolle mit Gewindestift Kennzeichen: L - leichte Ausführung GN 22870 Apparaterollen, Laufbelag Gummi, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager Form (Gehäuse): GF - Lenkrolle mit Gewindestift, mit Feststeller Kennzeichen: L - leichte Ausführung GN 22870 Apparaterollen, Laufbelag Gummi, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager Form (Gehäuse): L - Lenkrolle mit Anschraubplatte Kennzeichen: L - leichte Ausführung GN 22870 Apparaterollen, Laufbelag Gummi, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager Form (Gehäuse): LF - Lenkrolle mit Anschraubplatte, mit Feststeller Kennzeichen: L - leichte Ausführung GN 22870 Apparaterollen, Laufbelag Gummi, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager Form (Gehäuse): R - Lenkrolle mit Rückenloch Kennzeichen: L - leichte Ausführung GN 22870 Apparaterollen, Laufbelag Gummi, Radkörper Polypropylen, leichte Ausführung Lagerart: G - Gleitlager Form (Gehäuse): RF - Lenkrolle mit Rückenloch, mit Feststeller Kennzeichen: L - leichte Ausführung
Normblatt GN 22870 Diese Seite drucken Anwendungsvideo Räder und Rollen Allgemeine Hinweise und Bauartenübersicht Einsatzbedingungen und technische Hinweise Kunststoff-Eigenschaften

Produktbeschreibung

Hinweis

Apparaterollen GN 22870 werden in industriellen und öffentlichen Innenbereichen beispielweise zum Verschieben von leichten Aufbauten und Geräten eingesetzt.

Der Laufbelag der Räder bewirkt einen geringen Rollwiderstand bei hoher Elastizität. Er zeichnet sich durch einen bodenschonenden Lauf und gute Hindernisüberwindung aus.

Der integrierte Fadenschutz verhindert ein Umwickeln der Radachse durch
Fäden und schützt die Lagerung vor Schmutz.

Ausführung

Laufbelag
Gummi, Naturkautschuk (NR)

  • grau
  • abriebfest
  • Härte 80 Shore A

Radkörper
Kunststoff, Polypropylen (PP)

Fadenschutz

  • Kunststoff, Polyamid (PA) bei d1 = 40
  • Stahl bei d1 > 40

Gehäuse
StahlblechST, verzinkt

Drehkranz Lenkrolle
zweifache Kugellagerung, fettgeschmiert

Einsatztemperatur -5 °C bis +40 °C

RoHS

Technische Zeichnung

GN 22870 Apparaterollen, Laufbelag Gummi, Radkörper Polypropylen, leichte Ausführung Skizze
Technische Zeichnung ausblenden
GN 22870 Apparaterollen, Laufbelag Gummi, Radkörper Polypropylen, leichte Ausführung Skizze

Artikelvarianten / Tabelle

Lagerart

GGleitlager

Form (Gehäuse)

BBockrolle
LLenkrolle mit Anschraubplatte
LFLenkrolle mit Anschraubplatte, mit Feststeller
RLenkrolle mit Rückenloch
RFLenkrolle mit Rückenloch, mit Feststeller
GLenkrolle mit Gewindestift
GFLenkrolle mit Gewindestift, mit Feststeller

Kennzeichen

Lleichte Ausführung
Spalten ein-/ausblenden
d1
Rad-Ø		bd2d3d4d5hl1
Form B
Form L / LF		l2
Form B
Form L / LF		l3l4m1
Form B
Form L / LF		m2
Form B
Form L / LF		rmax.
dynamische Traglast in N
40185M 81035594842484224152730333378300
50186M 810356655555555241538.538.5444478350
60246M 1212428260606760212538.538.5474883500
80246M 12124210460606760302538.538.5474891550

Artikelauswahl und -konfiguration

Ausführungen


Rad-Ø d1
Lagerart

Form (Gehäuse)







Kennzeichen

Werkstoff (Gehäuse)

geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

  • Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
  • Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.
Spalten ein-/ausblenden
NormFliesenAsphaltKunstharz,
Beton		unbefestigter BodenGitterrostbodenBoden mit SpänenBoden mit Hindernissen
GN 22870x-----x
GN 22872x-x----
GN 22873xxxxxxx
GN 22874xxxxxxx
GN 22875xxxxxxx
GN 22880x-x---x
GN 22882x-x----
GN 22884x-x---x
GN 22885x-x----
GN 22886xxxxxxx
GN 22887x-x----
GN 22892x-x----
GN 22894x-x----
GN 22868x-x----

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
6,00 CHF
zzgl. ges. Mehrwertsteuer 0,49 CHF
brutto 6,49 CHF
Verfügbar innerhalb von 2-5 Tagen
ELESA Code: 452096
Beschreibung: RE.C7-040-PBL-C
Gewicht: 0,110 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
