GN 616 Pressori a molla Corpo di contenimento acciaio INOX, puntale acciaio INOX / plastica

Foto

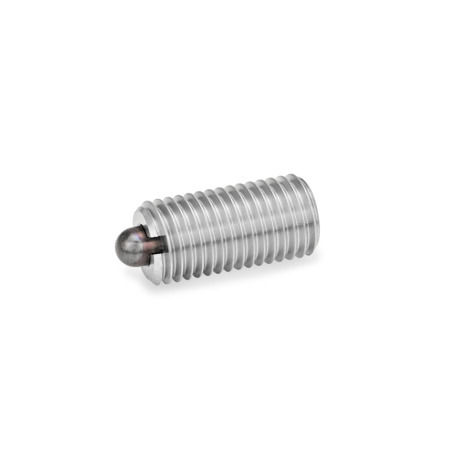

GN 616 Pressori a molla, corpo di contenimento acciaio INOX, puntale acciaio INOX / plastica Tipo: KN - Puntale in plastica, carico della molla standard
Tipo: KN - Puntale in plastica, carico della molla standard
GN 616 Pressori a molla, corpo di contenimento acciaio INOX, puntale acciaio INOX / plastica Tipo: KN - Puntale in plastica, carico della molla standard GN 616 Pressori a molla, corpo di contenimento acciaio INOX, puntale acciaio INOX / plastica Tipo: KSN - Puntale in plastica, carico della molla elevato GN 616 Pressori a molla, corpo di contenimento acciaio INOX, puntale acciaio INOX / plastica Tipo: SN - Puntale in acciaio INOX, carico della molla standard GN 616 Pressori a molla, corpo di contenimento acciaio INOX, puntale acciaio INOX / plastica Tipo: SSN - Puntale in acciaio INOX, carico della molla elevato
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

I pressori a molla in acciaio INOX GN 616 vengono utilizzati come fermi, per applicazioni di innesto e disinnesto e come espulsori.

La fessura sul lato del puntale viene utilizzata per l'avvitatura nei fori ciechi. A questo scopo è disponibile un attrezzi di montaggio con codice GN 611.5 (vedere tabella).

Specifiche

Tipo SN / SSN

  • Corpo di contenimento
    Acciaio inox AISI 303
  • Puntale
    Acciaio INOX AISI 303, nitrurato
  • Temperatura di esercizio fino a 250 °C

Tipo KS / KSN
Corpo di contenimento
Acciaio inox AISI 303


Puntale
Plastica, tecnopolimero a base acetalica (POM)
Temperatura di esercizio -30 °C a +50 °C


Molla di compressione
Acciaio INOX AISI 631


Identificazione del tipo SSN / KSN
Corpo di contenimento con 2 marcature longitudinali


RoHS

Accessorio

Attrezzi di montaggio GN 611.5 (Code No. See Table)

Su richiesta

  • con bloccaggio filettatura PFB / MVK

Disegno tecnico

3D
Nascondi disegno tecnico
GN 616 Pressori a molla, corpo di contenimento acciaio INOX, puntale acciaio INOX / plastica disegno

Opzioni articolo / Tabella

Tipo

SNPuntale in acciaio INOX, carico della molla standard
SSNPuntale in acciaio INOX, carico della molla elevato
KNPuntale in plastica, carico della molla standard
KSNPuntale in plastica, carico della molla elevato
Mostra / Nascondi colonne
d1
Tipo SN

Tipo KN

Tipo SSN
Tipo KSN
d2Lunghezza l  +0.2w
Compressione
Carico molla in N ≈
Standard  (Tipo SN / KN)
Iniziale


Finale

Standard (Tipo SSN / KSN)
Iniziale


Finale
Codice
Attrezzo di montaggio
M 3--11212.53--GN 611.5-M3
M 4M 4-1.5151.5416--GN 611.5-M4
M 5M 5M 52.4182.36201544GN 611.5-M5
M 6M 6M 62.7202.57222048GN 611.5-M6
M 8M 8M 83.52238382670GN 611.5-M8
M 10M 10M 10422310382670GN 611.5-M10
M 12M 12M 126284105451122GN 611.5-M12
M 16M 16M 167.53253810072164GN 611.5-M16
M 20M 20M 20104075814088206GN 611.5-M20
M 24M 24M 241252108018094250GN 611.5-M24

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Filettatura d1 (tipo SN)
Filettatura d1 (tipo KN)
Filettatura d1 (tipo SSN / KSN)
Tipo




Parte selezionata (Come ordinare)

Totale (netto)
9,10 CHF
più IVA 0,74 CHF
lordo 9,84 CHF
In magazzino
Peso: 0,001 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
