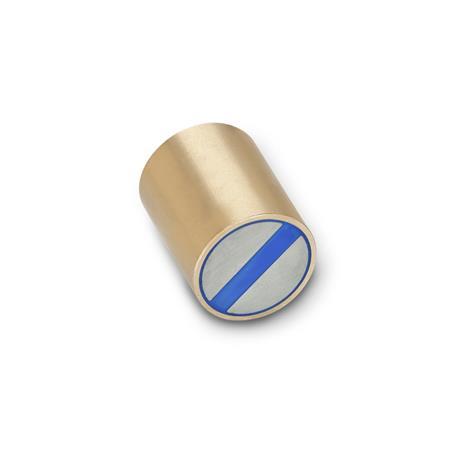

GN 54.1 Magneti di ritegno Cilindrici, senza foro alesato, con tolleranza di accoppiamento

Informazioni

I magneti di ritegno GN 54.1 sono combinati con il corpo di contenimento in ottone, i poli in ferro e l'isolamento in plastica per creare un sistema in grado di schermare e rafforzare notevolmente il magnete per una trasmissione ottimale del flusso magnetico sulla superficie magnetica.

Questa particolare struttura è conosciuta anche con il nome di "magnete a sandwich" o "magnete a scarpa polare".

I magneti di ritegno possono essere fissati in modo semplice e sicuro a pressione, mediante retrazione o incollatura.

Il magnete di ritegno si può accorciare al massimo di una misura ^* k₁, oltre la quale perde le sue proprietà.

^** Il montaggio di questi magneti direttamente nei componenti in acciaio crea un cortocircuito magnetico che riduce il potere di ritegno fino al 15%. Per evitare questo inconveniente è necessario mantenere la distanza k₂ tra il corpo di contenimento in ottone e la parte in acciaio o il foro di installazione. Questa distanza deve essere mantenuta anche se il magnete di ritegno viene accorciato.

Specifiche

Corpo di contenimento
Ottone

Materiali del magnete:

• SmCoSC
  Samario, cobalto
  Resistente a temperature fino a 200 °C
• NdFeBND
  Neodimio, ferro, boro
  Resistente a temperature fino a 80 °C

Identificativo di ND:
Area magnetica di colore blu

RoHS

Accessorio

Dischi di ritegno GN 70
Dischi adesivi GN 70.1
Calotte in gomma GN 70.2

Su richiesta

Corpo di contenimento in acciaio INOX
Poli in acciaio INOX
Forze magnetiche superiori
Resistenza a temperature fino a 280 °C
