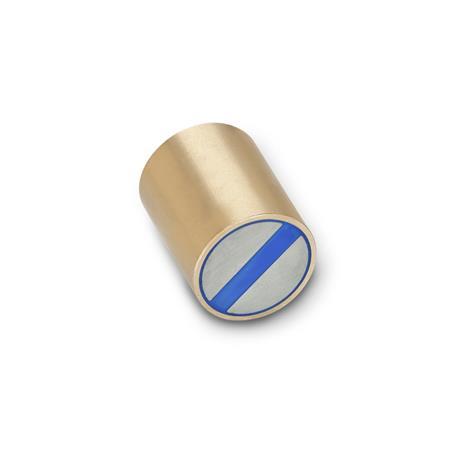

GN 54.1 Aimants de retenue Logement laiton, en forme de tige, sans alésage, avec tolérance d’ajustement


GN 54.1 Aimants de retenue, en forme de tige, sans alésage Matériau de l'aimant: ND - NdFeB
Matériau de l'aimant: ND - NdFeB
GN 54.1 Aimants de retenue, en forme de tige, sans alésage Matériau de l'aimant: ND - NdFeB GN 54.1 Aimants de retenue, en forme de tige, sans alésage Matériau de l'aimant: SC - SmCo

Description du produit

Information

Les aimants de retenue GN 54.1, combinés, au logement en laiton, aux pôles en acier et à l'isolation en plastique, forment un système qui protège et renforce considérablement l'aimant pour une transmission optimale du flux magnétique sur la surface magnétique.

Cette conception spéciale est également connue sous le nom de « aimant en sandwich » ou de « aimant à patin polaire ».

Les aimants de retenue sont faciles à monter, en toute sécurité, par pression, scellement ou collage.

* k1 est la dimension maximum par laquelle l'aimant de retenue peut être réduit sans perdre ses propriétés.

** Le montage de ces aimants de retenue directement dans les composants en acier créera un court-circuit magnétique qui réduit la puissance d'un maximum de 15 %. Pour éviter cela, il faut respecter la distance k2 entre le logement en laiton et la partie en acier ou le trou d’installation. Cette distance doit également être maintenue si l'aimant de retenue est raccourci.

Spécifications

Logement
Laiton


Matériaux de l'aimant :

  • SmCoSC
    Samarium, cobalt
    résistant aux températures jusqu'à 200 °C
  • NdFeBND
    Néodyme, fer, bore
    résistant aux températures jusqu'à 80 °C

Identification de ND :
surface adhésive à l'encre bleu


RoHS

Accessoire

Disques de maintien GN 70
Disques adhésifs GN 70.1
Embouts en caoutchouc GN 70.2

Sur demande

Logement en inox
Pôles en inox
Forces magnétiques supérieures
Résistant aux températures jusqu'à 280 °C

Schéma technique

3D
Masquer schéma technique
GN 54.1 Aimants de retenue, en forme de tige, sans alésage schéma

Options d'article/Tableau

Afficher/Masquer colonnes

h6
h
k1*
k2 **Forces adhésives nominales en N
SC

ND
620 ±0.2101.5810
820 ±0.2101.52225
1020 ±0.2824045
1320 ±0.262.56070
1620 ±0.223125150
2025 ±0.254250280
2535 ±0.375400450
3240 ±0.34.56600700

Configuration et prix

Ouvrir le configurateur 3D
Matériau de l'aimant


Diamètre d

Pièce sélectionnée (Comment commander)

Total (net)
5,20 CHF
plus TVA 0,42 CHF
brute 5,62 CHF
Disponible dans les 2-5 jours
Poids: 0,005 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
