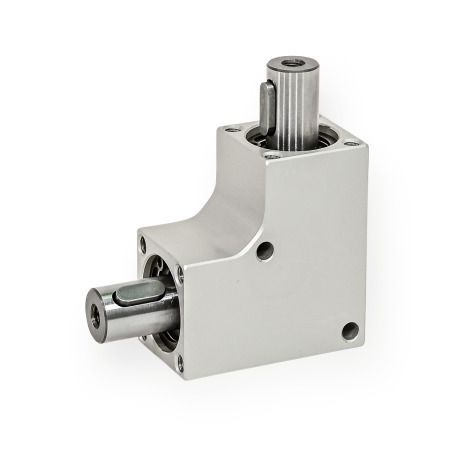

GN 3971 Sistemi di trasmissione Corpo di contenimento in alluminio

Scheda Tecnica GN 3971 Stampa questa pagina Sede per chiavetta P9 DIN 6885-1 Tolleranze fondamentali ISO

Descrizione del prodotto

I sistemi di trasmissione GN 3971 possono trasmettere coppie elevate malgrado le dimensioni estremamente compatte Possono essere utilizzati per numerose applicazioni, come la regolazione dell'altezza o il cambio del senso di rotazione dell'albero.

I numerosi fori di fissaggio semplificano il montaggio in qualsiasi orientamento o posizione. Le chiavi parallele possono assumere qualsiasi posizione angolare.

Specifiche

Corpo di contenimento

Alluminio
Sigillato per impedire l'ingresso di polvere
Anodizzato, colore naturaleAN

Ingranaggi conici
Acciaio, temprato

Cuscinetto a sfere

Acciaio
Sigillato (dischi di tenuta 2RS)

Intervallo di temperature: da -20 °C a +60 °C

RoHS

GN 3971 Sistemi di trasmissione, corpo di contenimento in alluminio disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo

L	Ingranaggio angolare a 90°

Mostra / Nascondi colonne

b₁	d₁	b₂	d₂	d₃	h	l₁	l₂	l₃	l₄	m₁	t₁	t₂

18	6	2	13	-	0.8	32	12	8	2	23	2.1	15.4
20	8	2	16	9.2	0.8	35	12	8	2	25	1.95	15.3
24	10	4*	19	11.8	1.5	42	16	12	3	30	2	18
26	12	4	21	13.6	1.5	46	16	12	3	33	2	19.5
30	12	4	24	16.4	1.5	53	16	12	3	38	2.1	18.3
32	12	4	28	19.8	1.5	56	16	12	3	40	2.1	18.3
35	12	4	30	20.4	1.5	60	16	12	3	42.5	2.1	18.3

b₁	d₄	d₅	d₆	d₇	m₂	m₃	m₄	m₅

18	3.1	M 3	M 3	M 3	6	8.5	13	11
20	3.1	M 3	M 3	M 3	7	10	15	10
24	4.1	M 4	M 4	M 4	8	12	18	16
26	4.1	M 4	M 4	M 5	9	13	20	16
30	4.1	M 4	M 4	M 5	11	15	22	16
32	4.1	M 4	M 4	M 5	12	17	24	16
35	4.1	M 4	M 4	M 5	13.5	17.5	26	16

* In deroga alla norma DIN 6885

** Diametro del mozzo teoricamente utilizzabile

*** Profondità utile della filettatura: min. 2 x d₅ / d₆

**** Profondità utile della filettatura: min. 1,6 x d₆

Selezione e configurazione articolo

Caratteristiche meccaniche

Rapporto di trasmissione i

1:1

Gioco circonferenziale sull'albero di comando

3° ± 0,5°

Senso di rotazione dell'albero

Qualsiasi

Durata prevista (valore indicativo)

1.000 ore a pieno carico a una velocità di rotazione di 500 giri/min,
supponendo che la scatola ingranaggi sia in funzione per il 20% ogni 5 minuti
(1 minuto di funzionamento + 4 minuti di pausa) a una temperatura ambiente di 20 °C

Manutenzione

Lubrificazione permanente con grasso, esente da manutenzione

Mostra / Nascondi colonne

b₁	x₂	x₃	x₄	x₅	x₆

18	0,35	0,1	0,1	60	60
20	0,75	0,3	0,3	100	100
24	2,5	1	1	120	120
26	4	1,5	1,5	140	140
30	5	2	2	240	240
32	8	3	3	550	550
35	10	4	4	550	550

*con forza assiale = 0, **con forza radiale = 0

Istruzioni di montaggio

Durante il montaggio non esercitare forza sul corpo di contenimento o sui cuscinetti. Si raccomanda di utilizzare i fori filettati d₆ dell'albero.

Si raccomanda di utilizzare un giunto di accoppiamento adeguato per compensare il disassamento dell'albero e le tolleranze di corsa dovuti alla fabbricazione, nonché per smorzare le vibrazioni e gli urti.

Esempio di applicazione

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

198,50 CHF

più IVA 16,08 CHF
lordo 214,58 CHF

Disponibile entro 2-5 giorni

Peso: 0,055 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Segnaliamo i nostri sconti per quantità.

Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF

Quantità
