GN 543.2 Spie di livello olio Plastica

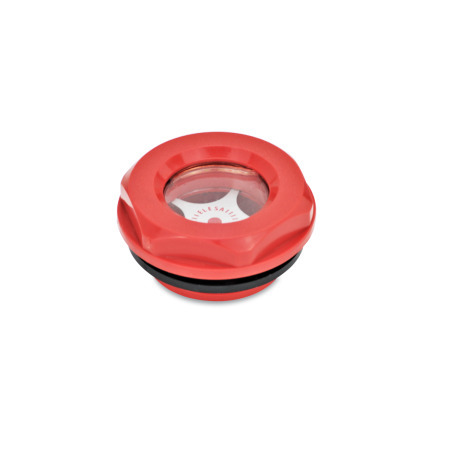

GN 543.2 Spie di livello olio, plastica Tipo: A - con riflettore Colore: RT - rosso
Original design
code: HGFT.
Tipo: A - con riflettore
Colore: RT - rosso

Fai clic sull'immagine di una variante per visualizzarla nell'area di visualizzazione principale del prodotto o utilizza i tasti scheda per navigare tra le varianti del prodotto

Scheda Tecnica GN 543.2 Stampa questa pagina Caratteristiche del materiale plastico

Descrizione del prodotto

La visiera della spia di livello olio GN 543.2 viene integrata nel corpo durante il processo di iniezione ed è quindi assolutamente ermetica.

L'anello di tenuta è inserito in un incavo radiale e non può essere estruso durante l'operazione di serraggio.

La versione rossa indica uno speciale "punto di controllo".

Istruzioni di montaggio:
Per il montaggio su pareti di spessore inferiore a 4 mm, utilizzare una ghiera di ritegno GN 7430.

Specifiche

Corpo
Plastica

  • Resistente a temperature fino a 100 °C
  • Resistente a pressioni fino a 3 bar
  • neroSWSW
  • rossoRTRT

Spia di livello
Plastica
Poliammide trasparente (PA 6-T)

Guarnizione di tenuta
Gomma NBR (Perbunan®)

Riflettore
Alluminio
colore naturale, anodizzato

RoHS

Accessorio

Ghiere di ritegno GN 7430

GN 543.2 Spie di livello olio, plastica disegno
Nascondi disegno tecnico
GN 543.2 Spie di livello olio, plastica disegno

Opzioni articolo / Tabella

Tipo

Acon riflettore
Bsenza riflettore
Mostra / Nascondi colonne
d1d2d3l1l2sAnzugsmoment
11G 3/82487224 ... 8
15G 1/228108.5246 ... 8
18G 3/435108.5328 ... 10
23G 143119.53810 ... 12
30G 1 1/4501194612 ... 15
40G 26812116012 ... 15

Selezione e configurazione articolo
Visiera d1
Filettatura d2
Tipo


Colore
RT
SW
Visiera d1
Filettatura d2
Tipo


Colore
RT
SW

Parte selezionata (Come ordinare)

Totale (netto)
6,05 CHF
più IVA 0,49 CHF
lordo 6,54 CHF
Disponibile entro 2-5 giorni
ELESA Code: 14444
Descrizione: HGFT.10-3/8-C6
Peso: 0,004 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF

Dati CAD
